Gracias a nuestro amor por el detalle analógico, así como por la perfección digital, ahora puedes disponer no solo de amplificadores de guitarra legendarios, sino también de una plétora de de equipamiento clásico para estudio. Mediante una técnica de muestreo única hemos conseguido que el Orion Studio disponga de la mejor selección de efectos de audio con calidad hardware, entre los que se encuentran EQ y compresores legendarios, además de nuestro propio y extremadamente versátil reverb AuraVerb.

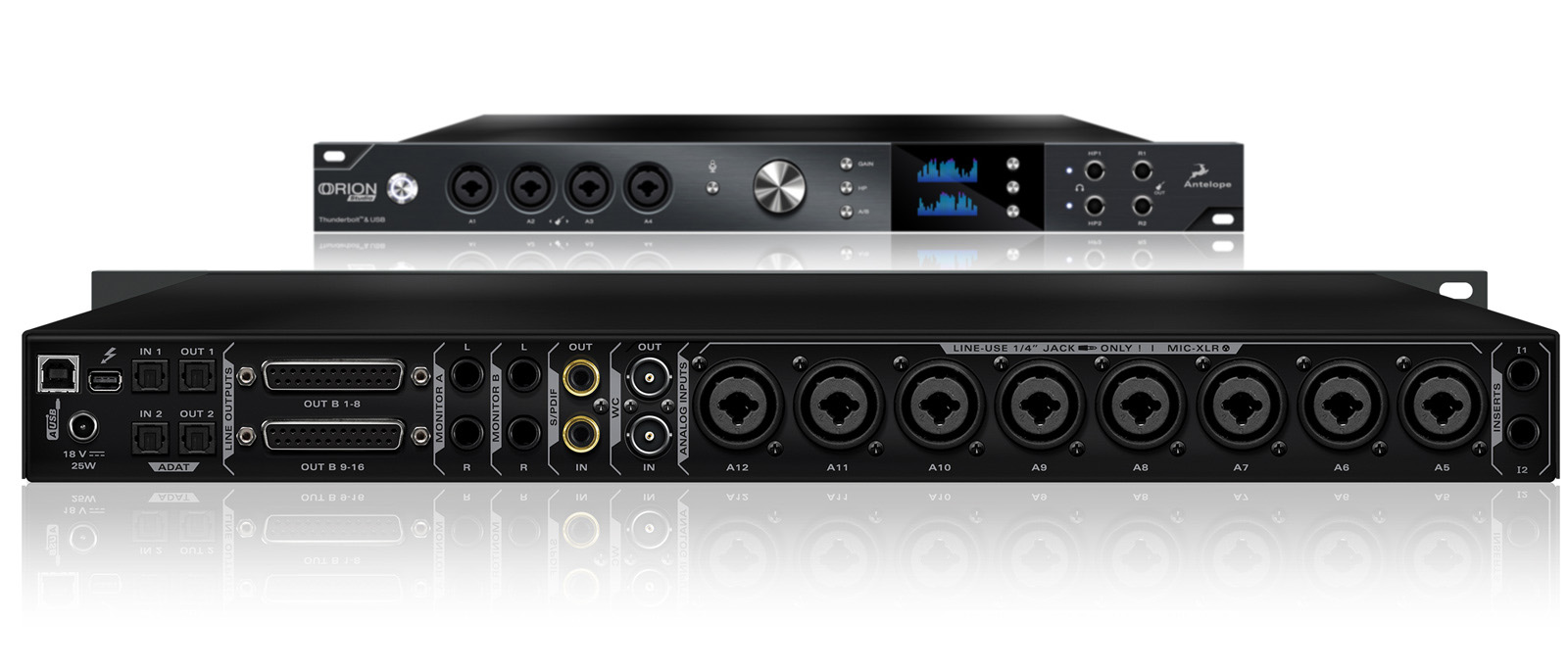

Orion Studio
Thunderbolt ™ and USB Studio Interface
NOW WITH ULTRA-FAST WINDOWS THUNDERBOLT™ DRIVER
FOR SUB-MILLISECOND ROUND-TRIP LATENCY!
Todo lo que necesitas en solo 1U
Orion Studio comprende la conectividad Thunderbolt™ y USB, 12 previos de micro y nuestra famosa tecnología clocking en tan solo 1U.
Desde que se lanzó en 2015, Orion Studio se ha convertido en uno de los productos estrella de la línea Antelope Audio de interfaces de audio Thunderbolt™ y USB. Pero lo hemos mejorado mucho más. Sus 12 previos de micro de clase A constituyen la primera y única pieza que necesitarás para grabar toda una banda como un verdadero profesional.
En 2007, Orion Studio incorporó nuevos conversores A/D que aumentan el rango dinámico a 124 dB (los mejores de la industria) y presentan un rendimiento superior de baja latencia. Con una preciosa placa frontal de color gris carbón, Orion Studio ofrece ahora una enorme cantidad de nuevas características a través de su potente panel de control y su motor FPGA.
Características
12 CLASS-A MIC PRES
Hi-Z, mic & line compatible preamps with phantom power
VINTAGE GUITAR FX
Hardware-based, FPGA powered effects for guitar amp modeling
THUNDERBOLT™ & USB
32 channels via Thunderbolt™ and 24 on USB for zero-latency audio streaming
64-BIT ACOUSTICALLY FOCUSED CLOCKING
AD/DA enhanced by our world-renowned jitter management algorithm
STUNNING AD/DA
24-bit, 192 kHz audio and Antelope’s signature flawless conversion
ADVANCED CONTROL
Control Orion Studio via user-friendly desktop and mobile apps
Descripción
El arma secreta del Orion Studio
Una FPGA personalizada te permitirá crear y reproducir múltiples mezclas y procesar audio con latencia cero.
El arma secreta de Orion Studio es la poderosa matriz FPGA (Field-Programable Gate Array, o matriz de puertas programable). Su capacidad de procesamiento paralelo masivo está muy por encima de los procesadores DSP que se utilizan en otros dispositivos parecidos. Mediante algoritmos inteligentes, sobre muestreo y modelos personalizados, la FPGA ofrece la menor latencia posible y te permite crear hasta cuatro mezclas independientes con latencia cero, que pueden luego asignarse a cualquier salida, incluidas las salidas de auriculares separadas.
“…it looks great, sounds fantastic, feels reliable and solid — everything a high end piece of studio gear should be”
Matt Vanacoro, one of New York’s premier musicians, he has collaborated as a keyboardist in studio and on stage with artists such as Jordan Rudess (Dream Theater), Mark Wood (Trans-Siberian Orchestra), Mark Rivera (Billy Joel Band), Aaron Carter and many more.
Todos los efectos que necesitas
Disfruta del auténtico sonido de un equipo de estudio clásico con el Vintage FX de Orion Studio, que se acciona mediante un motor FPGA en tiempo real.
Orion Studio llega con una lista completa, pero en continua expansión, de modelos Vintage FX de Antelope. Con sus 5 nuevos modelos de compresores, ya puedes abrir hasta un máximo de 32 de una vez, todo ello sin perder ninguna de las 40 instancias de la ecualización. Se trata de una ventaja considerable con respecto a la tecnología DSP. Todos los productos de la gama Antelope Audio FX se pueden utilizar para un seguimiento y monitorización en tiempo real, además de estar sencillamente dirigidos al trabajo con mezclas mediante el sistema DAW.
El FPGA personalizado de Antelope Audio hace de Orion Studio la interfaz de audio nº 1 para los guitarristas profesionales al constituir la plataforma perfecta para nuestras simulaciones integradas, tanto clásicas como contemporáneas, de amplificadores y cabinas de guitarra. Desarrollados en colaboración con Overloud, estos modelos alcanzan un nuevo nivel de precisión y realismo sonoro que permite a los artistas experimentar con numerosas configuraciones de los altavoces, la colocación del micro y los parámetros de ecualización.
Apps para el telecontrol avanzado
Un control del dispositivo tan flexible como puedas imaginar.
Orion Studio presenta un nuevo y fascinante enfoque sobre el control que incluye la revolucionaria funcionalidad de guardado de sesión completa (en inglés, Full Session Saving). Ahora podrás guardar, cargar y compartir rápidamente cualquier configuración de enrutamiento, monitorización y efectos especiales. Dichas configuraciones se pueden intercambiar fácilmente entre los estudios gracias al equipo Antelope Audio y mejorarán drásticamente el ritmo de trabajo de las instalaciones de cualquier ingeniero, experto en grabación de sonido o músico. La Alternative Matrix View, recientemente añadida, ofrece una alternativa detallada al clásico enrutamiento de arrastrar y soltar de Antelope.
Puedes controlar y utilizar tantos Orions como puedas conectar a nuestro nuevo selector de S/R, que se halla dentro del panel, e incluso abrir múltiples paneles en el mismo ordenador. Orion Studio ofrece una gestión dinámica del dispositivo desde varios puntos de acceso, incluyendo todos aquellos ordenadores conectados a una misma red.
Una aplicación móvil e intuitiva, compatible con iOS y Android, te da la libertad absoluta de poder controlar los previos de micro en su totalidad a través de tu smartphone o tablet.
CONECTIVIDAD DE LOCOS
A través de puertos ThunderboltTM y USB, Orion Studio puede funcionar con cualquier DAW del mercado.
La FPGA de Orion Studio con puertos ThunderboltTM y USB propios, garantiza la latencia más baja del mercado. La capacidad de procesamiento paralelo masivo del dispositivo permite la reproducción rápida y simultánea de múltiples canales de audio y el procesamiento instantáneo de efectos. Gracias a la variedad de E/S analógicas y digitales, combinadas con una matriz de enrutamiento flexible, este dispositivo se puede conectar fácilmente con numerosos dispositivos externos.
Orion Studio ofrece: dos salidas de monitor, 16 salidas analógicas, 2 salidas de previo y 16 canales E/S mediante puertos ADAT y 2 canales E/S mediante S/PDIF.

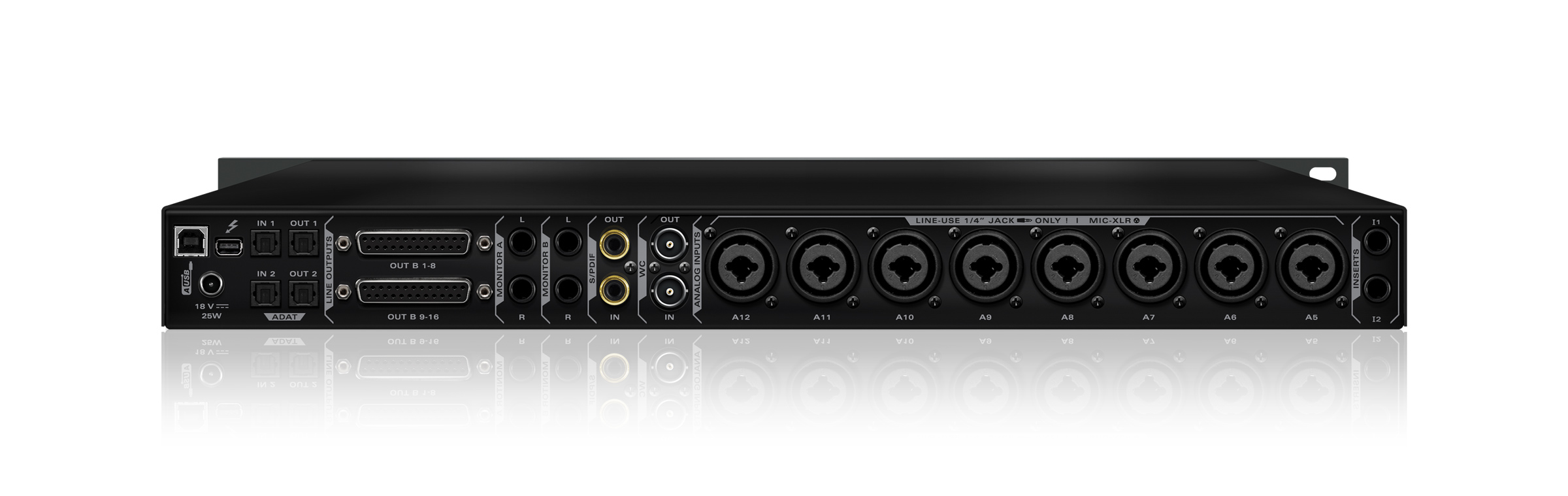

Connectivity
Power button
Toggles standby/operation state
4 Instrument/Mic Preamp/Line Inputs
4 Class A mic preamps, with phantom power over Combo input with switchable line/HiZ input.
TalkBack Button
Press the Talkback button to activate the talkback microphone
Rotary control
Large stepped attenuator for the volume of Monitor, Headphone, Line and Reamp outputs. Clicking-in the large volume control allows you to scroll between the different options.
Gain, HP & A/B
By clicking on one of these 3 buttons you can control Orion Studio’s Gain, HP (the two Headphone outputs) and A/B (the 2 monitor outputs)
Display
Multi-function display that shows various information.
Functional buttons
Cycle thru various information, access the System Menu or the Control Menu
Headphone outputs
Two independently assignable headphone outputs, selectable and controllable via the main volume control knob.
The lights next to the outputs are illuminated to indicate which headphone output is currently controlled.
Re-amp outputs
These outputs are direct and should be used with guitar amplifiers for re-amping.
USB High-Speed
Orion Studio uses USB connector Type B and operates up to 192kHz sample rate with Antelope ASIO on Windows & Mac OS X
DC Power Connection
Only use Antelope’s DC power supply!
ThunderboltTM port
Enables you to connect your Orion Studio to a Thunderbolt™ port on a Mac computer using a Thunderbolt™ cable (not included)
ADAT Connectors
2 Inputs & 2 Outputs (up to 8 channels per line)
D-SUB 25pin TASCAM Analog Outputs
A connector enables you to attach breakout cables, each with 8 lines
Two Stereo Monitor Outputs (Monitor A and Monitor B)
Assignable balanced stereo output (left channel at the top and right channel below)
S/PDIF Input/Output
75 Ω S/PDIF inputs for use with compatible equipment
Word Clock I/O
BNC connectors used to accept Word Clock reference
8 Line and Mic Preamp Inputs
8 Class A mic preamps, with phantom power over combo XLR
AD Inserts
Two ¼” TRS insert points (L & R) for connecting analog gear such as dynamics processors or EQ’s, just before the A/D conversion
Características técnicas
-
ANALOG
Analog Inputs
4 x Mic / Line Instrument on XLR combos on the front
8 x Mic / Line on XLR combos on the rear
Analog Inserts
2 x Inserts on TRS (inputs 1,2)
Analog Outputs
16 x Lines on 2 x DB25 (16 channels Line Out)
2 x Stereo Monitor out on TRS (4 channels, only 1 active pair at a time)
2 x Stereo Headphone outs on TRS (4 channels)
2 x ReAmp outs on TRS (2 channels)
D/A Monitor Converter
Dynamic Range: 129 dB
THD + N: -108 dB
A/D Converter
Dynamic Range: 124 dB
THD + N: -112 dB
D/A Converter
Dynamic Range: 120 dB
THD + N: -107dB
Mic Preamp
Gain: 0,10 – 65 dB
THD + N: -108 dB
-
DIGITAL
Digital Inputs
2 x ADAT (up to 16 depending on the sample rate)
1 x S/PDIF
Digital Outputs
2 x ADAT
1 x S/PDIF
USB I/O
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
Thunderbolt™ I/O
1 x Thunderbolt, 32 channels I/O
-
CLOCKING
Word Clock Input
1 x Input @ 75 Ohms 3Vpp on BNC 32 – 192kHz
Word Clock Outputs
1 x Outputs @ 75 Ohms 3Vpp on BNC 32 – 192kHz
Clocking System
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
Clocking Stability
<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF
Clock Aging
< 1 ppm per year
Clock Calibration
<+/-0.001 ppm
Sample Rates
32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)
-
OTHER
Operating Temperature
0-50°C, 32-122°F
Weight
3.1 kg/ 6.83 lbs ( approx )
Dimensions (Approx)
Width: 483 mm / 19”
Height: 44 mm / 1.7”
Depth: 220 mm /8.6”
Electrical specs
DC Universal input: 18V
Power Consumption: 25 Watts Max
In the box
Orion Studio – Thunderbolt™ and USB AD/DA Interface with 12 mic pres
Owner’s Manual
Warranty Card
1 DC Power supply
1 USB cable
ANALOG
Analog Inputs
4 x Mic / Line Instrument on XLR combos on the front
8 x Mic / Line on XLR combos on the rear
Mic Input Max: 8.2 dBu
Line Input Max: 20 dBu
Hi-Z Input Max: 12 dBu
4 x Mic / Line Instrument on XLR combos on the front
8 x Mic / Line on XLR combos on the rear
Mic Input Max: 8.2 dBu
Line Input Max: 20 dBu
Hi-Z Input Max: 12 dBu
Analog Inserts
2 x Inserts on TRS (inputs 1,2)
Analog Outputs
16 x Lines on 2 x DB25 (16 channels Line Out)
2 x Stereo Monitor out on TRS (4 channels, only 1 active pair at a time)
2 x Stereo Headphone outs on TRS (4 channels)
2 x ReAmp outs on TRS (2 channels)
Monitor Output Max: 20 dBu
Line Output Max: 20 dBu
16 x Lines on 2 x DB25 (16 channels Line Out)
2 x Stereo Monitor out on TRS (4 channels, only 1 active pair at a time)
2 x Stereo Headphone outs on TRS (4 channels)
2 x ReAmp outs on TRS (2 channels)
Monitor Output Max: 20 dBu
Line Output Max: 20 dBu
D/A Monitor Converter
Dynamic Range: 129 dB
THD + N: -108 dB
Dynamic Range: 129 dB
THD + N: -108 dB
D/A Converter
Dynamic Range: 120 dB
THD + N: -107 dB
Mic Preamp
Gain: 0,10 – 65 dB
THD + N: -108 dB
A/D Converter
Dynamic Range: 124 dB
THD + N: -112 dB
Gain: 0,10 – 65 dB
THD + N: -108 dB
A/D Converter
Dynamic Range: 124 dB
THD + N: -112 dB
DIGITAL
Digital Inputs
2 x ADAT (up to 16 depending on the sample rate)
1 x S/PDIF
2 x ADAT (up to 16 depending on the sample rate)
1 x S/PDIF
Digital Outputs
2 x ADAT
1 x S/PDIF
2 x ADAT
1 x S/PDIF
USB I/O
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
Thunderbolt™ I/O
1 x Thunderbolt, 32 channels I/O
1 x Thunderbolt, 32 channels I/O
CLOCKING
Word Clock Input
1 x Input @ 75 Ohms 3Vpp on BNC 32 – 192kHz
Word Clock Outputs
1 x Outputs @ 75 Ohms 3Vpp on BNC 32 – 192kHz
1 x Input @ 75 Ohms 3Vpp on BNC 32 – 192kHz
Word Clock Outputs
1 x Outputs @ 75 Ohms 3Vpp on BNC 32 – 192kHz
Clocking System
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
Clocking Stability
<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF
Clock Aging
< 1 ppm per year
<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF
Clock Aging
< 1 ppm per year
Clock Calibration
<+/-0.001 ppm
Sample Rates
32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)
<+/-0.001 ppm
Sample Rates
32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)
OTHER
Operating Temperature
0-50°C, 32-122°F
Weight
3.1 kg/ 6.83 lbs ( approx )
0-50°C, 32-122°F
Weight
3.1 kg/ 6.83 lbs ( approx )
Dimensions (Approx)
Width: 483 mm / 19”
Height: 44 mm / 1.7”
Depth: 220 mm /8.6”
Width: 483 mm / 19”
Height: 44 mm / 1.7”
Depth: 220 mm /8.6”
USB I/O
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
Thunderbolt™ I/O
1 x Thunderbolt, 32 channels I/O
1 x Thunderbolt, 32 channels I/O
System requirements
WINDOWS
OS: Windows 7/8/8.1/10
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0 Port
Required USB bandwidth: 80%-90%
Thunderbolt (Beta): 1x Thunderbolt port. See our Thunderbolt FAQ section.
CPU: Intel or AMD equivalent CPU with at least 2GHz operating frequency
Memory (RAM): 4GB Minimum (8GB or more Recommended)
MAC
OS X: 10.9/10.10/10.11/10.12 (El Capitan 10.11.6 Recommended)
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0/3.0 Port
Thunderbolt: 1x Thunderbolt/USB-C Port
Required USB bandwidth: 80%-90%
Memory(RAM): 4GB Minimum (8GB or more recommended)
CPU: Intel Core 2 Duo (Minimum) Intel Core i3 ™ or higher (Recommended)
Additional Info: Internet connection required for product activation.
Reseñas
Descargas
IMPORTANT:
Firmware Update Procedure for the new launcher, v1.3.6. for Orion studio 2017 and Orion Studio 2015
Drivers
Windows 7/8.1
Orion Studio USB Audio Driver Setup (3.40, Nov 15, 2016)
Windows 10
Orion Studio USB Audio Driver Setup ( 3.40, Mar 22, 2017)
MAC OS X 10.9/10/11/12/13
Unified Driver Installer for Mac (3.23, May, 2018)
Thunderbolt for Windows
Launchers
Please watch the videos BEFORE installing
