presentación

One of the best DACs available at any price. The addition of DSD playback and up-sampling means it is virtually future-proof.”

SONIDO PROFESIONAL EN CASA

El más amplio soporte de archivos DSD y PCM

Zodiac Platinum DSD DAC es compatible con hasta DSD128 (Double-DSD) y audio de 24-bit, 384kHz con salida a un puerto USB personalizado de jitter ultra bajo, además de con AES/EBU, S/PDIF y PCM TOSLINK.

Entre las características del DSD se encuentran un modo único de muestreo superior de 256X por el que se hace un upsampling de DSD64 y DSD128 a DSD256, y por tanto se libera el verdadero potencial del DSD, que proporciona un nuevo estándar de precisión, transparencia, imagen y dinámica.

El dispositivo complementa las entradas PCM de alta resolución mediante muestreo superior conmutable de 64-bit de precisión de fase lineal 8x, y usa una FPGA propia y DAC duales independientes por canal para eliminar interferencias y mejorar el rango dinámico y la linealidad.

característcas

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_fit_vertical.svg

las frecuencias de muestreo más elevadas

El chip de USB personalizado y diseñado por Antelope genera un jitter (aleteo) ultra bajo y es compatible con PCM de hasta DSD128 y 384kHz, cuatro veces superior que dispositivos similares.

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_expand.svg

El más amplio soporte de archivos DSD

Soporte para DSD64, DSD128, a través de USB (DoP) y un modo de muestreo superior DSD hasta DSD256

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_target.svg

tecnología de sincronización acústicamente enfocada

La tecnología AFC de Antelope con DSP de 64-bit, respaldada por un jitter (aleteo) ultra bajo y un oscilador de cristal controlado por horno que ofrece un sonido más detallado y enfocado.

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/music_shuffle_button.svg

arquitectura DAC cuadruple

2 DAC independientes por canal para eliminar interferencias y mejorar el rango dinámico y la linealidad.

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_up_double.svg

upsampling de pcm mediante FPGA

Muestreo superior conmutable de 64-bit de precisión de fase lineal 8x mediante FPGA (Field Programmable Gate Array, o matriz de puertas programable)

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_mixer2.svg

panel de control de Zodiac

App de control para Mac, PC, Linux y dispositivos móviles que permite acceder a todas las funciones del Zodiac.

Característcas de Zodiac Platinum y 10M

DESCRIPcIóN

mejor reloj significa mejor sonido

Sincronización característica de Antelope

La base del Zodiac Platinum es la aclamada tecnología AFC de 64-bit y el oscilador de cristal controlado por horno que proporciona un jitter (aleteo) ultra bajo, que entre ambos sirven de garantía de una calidad de sonido sin precedentes, y que se puede encontrar en los mejores estudios de grabación, masterización y posproducción del mundo.

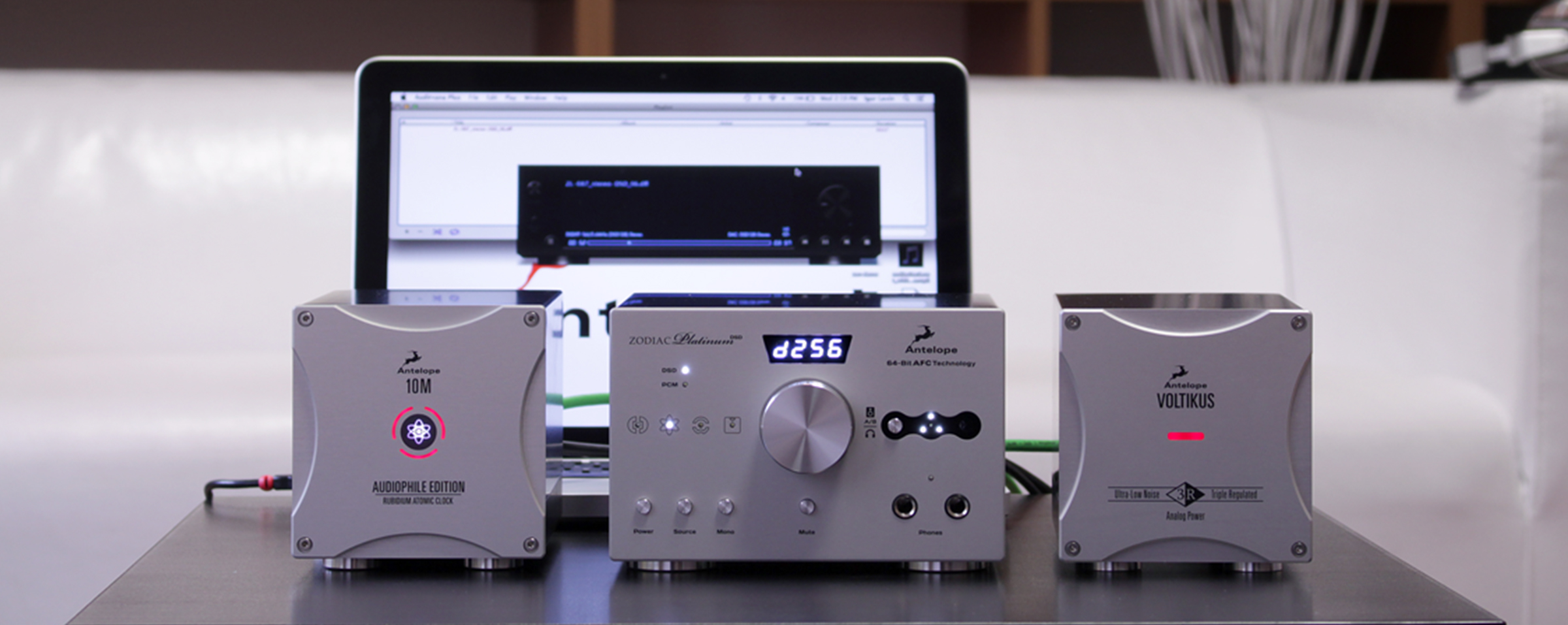

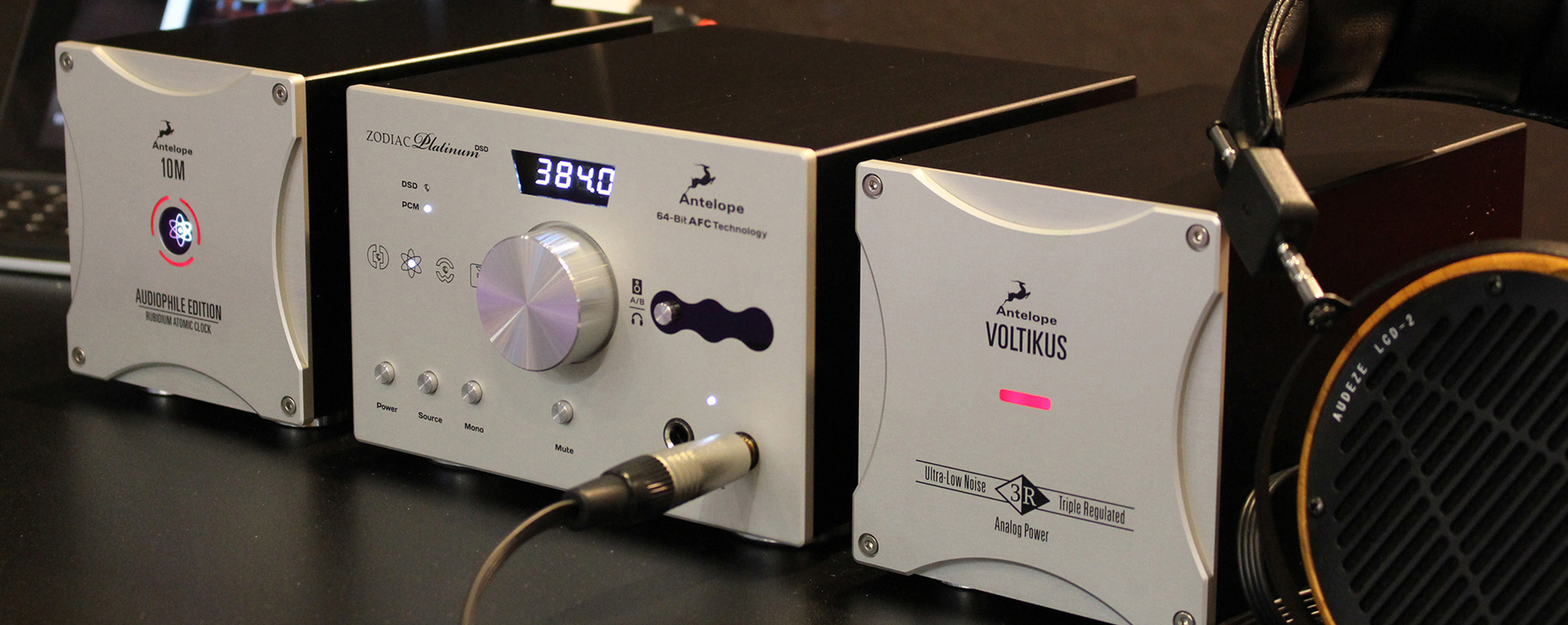

Además, el Platinum viene equipado con una entrada de 10MHz para conectar el legendario reloj atómico de rubidio10M de Antelope, y conseguir así el la señal de reloj más precisa y estable, junto con una conversión D/A óptima.

evolución del sonido

Tecnología con pedigrí altamente evolucionada que nos diferencia

Zodiac Platinum ha heredado el control de volumen escalonado con relé y los drivers para auriculares de doble etapa con control de impedancia de su exitoso predecesor, el Zodiac Gold.

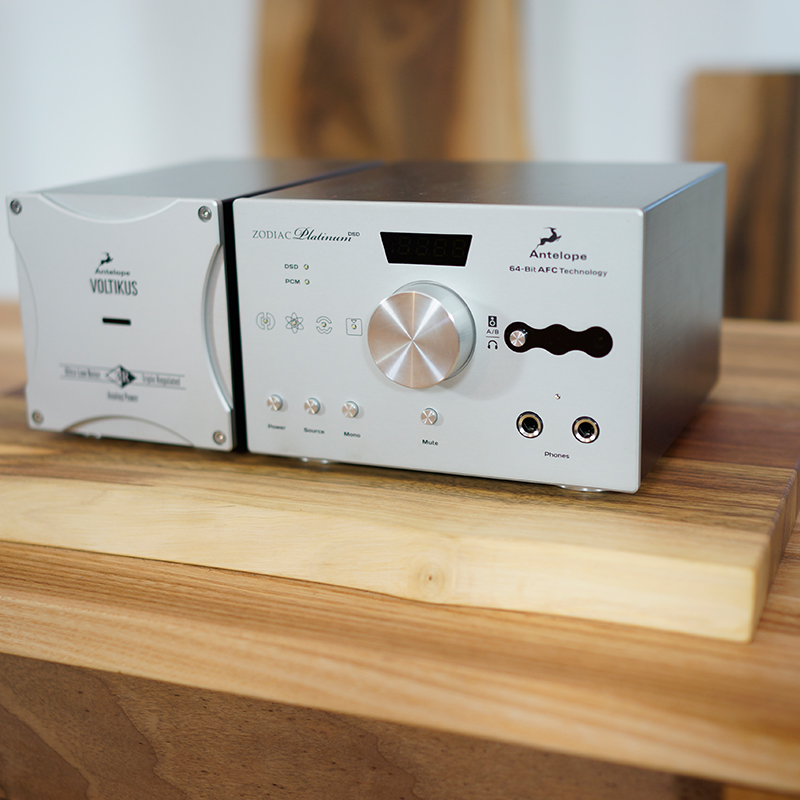

Incorpora también la fuente de alimentación externa de 2ª generación para audiófilos Voltikus y un elegante control remoto.

el control está en tus manos

Control remoto y software de control

Para controlar todas las funciones del Zodiac, además del elegante control remoto, recibirás de manera gratuita un software de control para PC & Mac.

Specifications

Inputs:

• 10M / WC on BNC: 10MHz sine wave 44.1 – 384 kHz
• 1x AES/EBU XLR: 44.1 – 192 kHz
• 2x S/PDIF RCA: 44.1 – 192 kHz
• 2x RCA Analog: -10dBv Unbalanced (2V rms max)
• 2x ¼” TRS Analog: +4dBu Balanced (26 dBu max)
• 2x Optical TOSLINK

Outputs:

• 2x Analog XLR. Balanced, fully-differential drive. Trimmable 14 to 26 dBu @ 0dBFS. Preset to 20 dBu. 56 Ω to GND.
NOTE: This is the peak value with headroom included and should not be mistaken with the averaged value of +4dBu stated on the back panel.
• 1x AES/EBU De-Jittered, re-clocked Digital Output. 110 Ω.
• 2x S/PDIF De-Jittered, re-clocked Digital Outputs. 75 Ω.
• 2x Analog RCA: Trimmable Unbalanced between 0 dBv and +12 dBv with a +6 dBv default. 2Vrms max, 56 Ω.
• 2x Headphones: 20 dBu @ 0dBFS. 120 or 0 Ω switchable.

Dynamic Range: 129 dB
THD + N: 0.0004%
USB: 2.0 Hi-Speed. Data stream up to 480Mbits/384kHz, Type B

Clocking

Clocking System: 4th Generation Acoustically Focused Clocking 64 bit DDS Oven Controlled Crystal Oscillator
Clock Stability: < +/- 0.02 PPM, oven controlled at 64.5°C
Clock Ageing: < 1 ppm per year
Sample Rates: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz (352.8kHz and 384kHz through USB only)

Specs

Operating Temperature: 0-50°C, 32-122°F
Weight: 2 kg, 4.4 lb
Dimensions (Approx):
165mm (W) x 112mm (H) x 190mm (D)
6.5”(W) x 4.4”(H) x 7.5”(D)
Power Supply: Input: +18VDC, 15W (no line “Output”)

Downloads

MANUALS

User manual

Zodiac Platinum DAC
Zodiac Platinum Software Panel explained

System requirements

Windows
OS: Windows 7/8/8.1/10
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0 Port
Required USB bandwidth: 80%-90%
CPU: Intel or AMD equivalent CPU with at least 2GHz operating frequency
Memory (RAM): 4GB Minimum (8GB or more Recommended)

MAC
OS X: 10.9/10.10/10.11/10.12 (Sierra Recommended)
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0/3.0 Port
Required USB bandwidth: 80%-90%
Memory(RAM): 4GB Minimum (8GB or more recommended)

SOFTWARE

Launchers

Windows
Zodiac Platinum DAC Control Panel for Windows (v. 1.00, Dec. 11, 2013)

MAC
Zodiac Platinum DAC Control Panel for MAC (v. 1.00, Dec. 11, 2013)

Drivers

Windows
Zodiac Platinum DAC ASIO driver for Windows: (v. 2.20, Mar. 18, 2014)
MAC
USB Driver for Mac (Oct 09, 2015)

Zodiac Platinum DAC Control Panel for GNU/Linux Debian 7.3: 32 bit | 64 bit (v. 1.00)
Zodiac Platinum DAC Control Panel for GNU/Linux Fedora 20: 32 bit | 64 bit (v. 1.00)
Zodiac Platinum DAC Control Panel for GNU/Linux Ubuntu 13.10: 32 bit | 64 bit (v. 1.00)
Zodiac Platinum DAC Control Panel for GNU/Linux Arch: 32 bit | 64 bit (v. 1.00)
