PRESENTACIÓN

There is nothing else available that even gets close to this amount of I/O, in a box this small, at this quality level, and this kind of price…”

Visit Sound On Sound

32 CANALES A TRAVÉS DE USB YA NO ES UN SUEÑO

Un convertidor AD/DA multicanal versátil con una interfaz USB

El Orion32 es un convertidor A/D y D/A de 32 canales y reloj maestro de audio, que soporta interfaces MADI y USB, y que está sincronizado por la aclamada tecnología de sincronización acústicamente enfocada (AFC) de 64-bit de Antelope.

El Orion32 permite la reproducción E/S de 192 kHz de 32 canales de audio digital a través de USB, lo que proporciona una conectividad continua con cualquier DAW, ordenador o iPad con USB. El convertidor también tiene 32 canales de audio de 96 kHz a través de las conexiones E/S de fibra óptica MADI, que se pueden usar para conectar cualquier dispositivo equipado con MADI.

El Orion32 también soporta el protocolo ADAT a través de 16 canales E/S, para ofrecer todavía más compatibilidad con un número mayor de dispositivos de audio. El convertidor E/S multicanal envía la señal analógica a través de 8 conectores E/S DB 25.

características

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/music_microphone.svg

32 canales por USB O MADI

Reproducción E/S continua con baja latencia de 32 canales de audio de 24-bit y 192 kHz

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_mixer2.svg

control por SOFTWARE

Enrutamiento, mezcla y control de presintonías a través de una app para ordenador muy sencilla

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/music_shuffle_button.svg

conectividad aumentada

16 canales E/S con ADAT, y 8 canales E/S analógicos a través de DB 25

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_target.svg

sincronización máxima

Oscilador controlado por horno, 4 salidas Word clok, entradas Word clok y de reloj atómico

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_expand.svg

verdadera conversión AD/DA

Con nuestra aclamada tecnología con el algoritmo de gestión de jitter (aleteo) y sincronización acústica enfocada de 64-bit

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_gunsight.svg

Una unidad de armero

El Orion32 cabe en una unidad de armero, y su consumo de 20 vatios hace que sus niveles de calentamiento sean muy bajos.

Características del Orion 32

DESCRIPcIóN

USB personalizado

Bajos niveles de latencia tanto en Mac como en PC

Si usas el chip USB especialmente diseñado por Antelope Audio, el Orion32 proporciona niveles de latencia extremadamente bajos incluso cuando reproduce 32 canales de salida y 32 canales de entrada al mismo tiempo.

La latencia varía solo entre 1 y 6.5 ms según la configuración del software y del hardware.

There are many 1U interfaces boasting up to 26 channels of I/O. The Orion 32 dwarfs them all with, you guessed it, 32 channels of AD/DA…”

enrutamiento innovador

Una flexibilidad de enrutamiento y mezcla excepcional

Gracias a sus opciones de enrutamiento y mezcla continuas, el Orion32 puede ofrecer una flexibilidad mayor. La opción de enrutamiento permite enviar a los ingenieros de sonido una señal AD tanto a interfaces MADI como a USB, en situaciones de mezcla y monitorización en directo.

El dispositivo se maneja a través de una app para ordenador muy sencilla que funciona tanto para Windows como para OS X.
Además, viene equipado con un mezclador de latencia cero y cinco presintonías que permiten acudir con facilidad a configuraciones predeterminadas.

32 canales en una unidad de armero

Diseño y consumo respetuosos con el medio ambiente

El Orion32 está comprimido en una unidad de armero y su consumo de solo 20 vatios es respetuoso con el medio ambiente. Además de ahorrar espacio de armero y calentarse muy poco, el Orion32 tiene un precio muy razonable que resulta asequible incluso para pequeños estudios caseros.

Orion 32 the world's first 32-channel AD/DA converter

In terms of sound, the Orion is flawless…”

sonido en su máxima expresión

Sincronización y conversión avanzada de Antelope Audio para una precisión de audio mayor

El Orion32 se toma en serio la necesidad de los ingenieros de obtener una gran calidad, además de una conversión limpia y transparente que combine la eficacia de los interfaces MADI y USB con la perfección de la sincronización de Antelope. Además de ser un convertidor de audio de alta calidad, el Orion32 es también un reloj maestro de audio. El Orion 32 empela la AFC de 4ª generación patentada por Antelope y un oscilador controlado por horno, tecnologías que han hecho que los relojes de Antelope sean líderes en precisión y calidad de sonido en instalaciones de grabación, masterización y posproducción en todo el mundo.

Las cuatro salidas Word clock, junto con la entrada de 10 MHz, hacen que el Orion 32 esté particularmente indicado para estar en el centro de proyectos o estudios de calidad superior.

Tutoriales

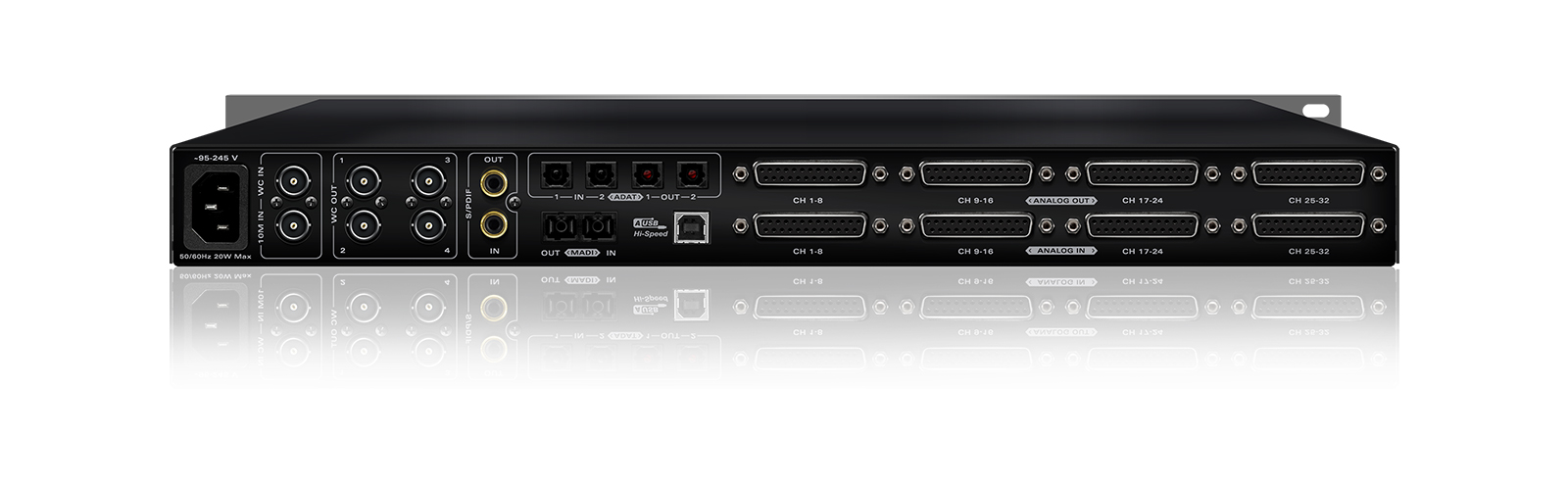

Conectividad

Presupuesto

    • Analog Inputs

4 x D-SUB 25 (32 channels total), +20 dBu max, 11.2 kOhms

    • Digital Inputs

1x Fiber Optic MADI (up to 64CH)
2 x ADAT (up to 16CH)
1x S/PDIF

    • Analog Outputs

4 x D-SUB 25 (32 channels total), +20 dBu, 56 Ohms

    • Digital Outputs

1 x Fiber Optic MADI (up to 64CH)
2 x ADAT (up to 16CH)
1 x S/PDIF

    • Word Clock Input

1 x Input @ 75 Ohms 3Vpp on BNC 32 – 192kHz

    • Word Clock Outputs

4 x Outputs @ 75 Ohms 3Vpp on BNC 32 – 192kHz square wave signal

    • Atomic Clock Input

10MHz

    • USB I/O

USB 2.0 Hi-Speed; Data stream up to 480 Mbits/192kHz, 32 channels I/O, Type B

    • D/A Converter

Dynamic Range: 118dB
THD + N: -98 dB

    • A/D Converter

Dynamic Range 118dB
THD + N -105dB

    • Clocking System

4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator

    • Clocking Stability

<+/-0.02 ppm, oven controlled at 64.5 C/ 148.1 F

    • Clock Aging

< 1 ppm per year

    • Clock Calibration

<+/-0.001 ppm

    • Sample Rates

32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)

    • Operating temperature

0 – 50° C – 32 – 122° F

    • Weight

3 kg/6.6 lb approx.

    • Dimensions

Width: 483 mm/19”
Height: 44 mm/1.75”
Depth: 220 mm/8.66”

    • Power supply

AC Universal input 95-245VAC 20 Watts Max Consumption

Audio interfaces comparison table

ANALOGZen Studio+Orion32 HDGoliathZen TourOrion StudioOrion32+Zen StudioOrion32
Analog Inserts• 2 × Inserts on 1/4″ TRS (dedicated for inputs 1, 2)N/A• 2 x Inserts on 1/4" TRS (dedicated for inputs 1, 2)N/A• 2 x Inserts on 1/4" TRS (dedicated for inputs 1, 2)N/A• 2 x Inserts on 1/4" TRS (dedicated for inputs 1, 2)N/A
Analog Inputs• 1 × DB25 (8 channels)
• 4 × Mic / Line / Hi-Z on XLR combos on the front
• 8 × Mic / Line on XLR combos on the rear
• 4 x DB 25 (32 channels total), +24 dBu max• 2 × DB25 (16 channels)
• 16 × Mic / Line on XLR combos (incl. 4 × Hi-Z)
• 4 × Hi-Z inputs on 1/4" TRS on front
• 4 × Mic / Line / Hi-Z on XLR combos
• 4 × Hi-Z / Line on 1/4" TRS
• 4 × Mic / Line / Hi-Z on XLR combos
• 8 × Mic / Line on XLR combos
• 4 x DB25 (32 channels total), +20 dBu max, 11.2 kOhms• 1 x DB25 (8 channels)
• 4 x Mic / Line / Hi-Z on XLR combos on the front
• 8 x Mic / Line on XLR combos on the rear
• 4 x DB25 (32 channels total), +20 dBu max, 11.2 kOhms
Analog Outputs• 1 × DB25 (8 channels)
• 1 × Stereo pair of Monitor outs on 1/4″” TRS
• 2 × Stereo Headphone outs on 1/4″” TRS (4 channels)
• 2 × ReAmp outs on 1/4” TRS
• 4 x DB 25 (32 channels total), +24 dBu max
• 2 x Monitor Outs on TRS 1/4 Jacks, +24 dBu max
• 3 × DB25 (24 channels)
• 2 x Stereo Monitor outs on 1/4" TRS
• 2 × Stereo Headphone outs on 1/4" TRS
• 2 × ReAmp outs on 1/4" TRS
• 1 × DB25 (8 channels)
• 2 × Stereo Monitor outs on 1/4" TRS (4 channels, only 1 pair active at a time)
• 2 × Stereo Headphone outs on 1/4" TRS
• 2 × ReAmp outs on 1/4" TRS
• 2 × DB25 (16 channels)
• 2 × Stereo Monitor outs on 1/4" TRS (4 channels, only 1 pair active at a time)
• 2 × Stereo Headphone outs on 1/4" TRS
• 2 × ReAmp outs on 1/4" TRS
• 4 x DB25 (32 channels total), +20dBu, 56 Ohms
• 2 × Stereo Monitor outs on 1/4" TRS
• 1 x DB25 (8 channels)
• 1 x Stereo pair of Monitor outs on 1/4" TRS
• 2 x Stereo Headphone outs on 1/4" TRS (4 channels)
• 4 x DB25 (32 channels total), +20 dBu, 56 Ohms
D/A Monitor ConverterDynamic Range: 118dB
THD + N: -98dB
Dynamic Range: 129 dB
THD + N: -108 dB
Dynamic Range: 129 dB;
THD + N: -108 dB
Dynamic Range: 129 dB
THD + N: -108 dB
Dynamic Range: 129 dB
THD + N: -108 dB
Dynamic Range: 129 dB
THD + N: -108 dB
Dynamic Range 118dB
THD + N -98dB
N/A
A/D ConverterDynamic Range: 118 dB
THD + N: -105 dB
Dynamic Range: 120 dB
THD + N: -110 dB
Dynamic Range: 120 dB;
THD + N: -110 dB
Dynamic Range: 120 dB
THD + N: -110 dB
Dynamic Range: 120 dB
THD + N: -110 dB
Dynamic Range: 118 dB
THD + N: -105 dB
Dynamic Range 118dB
THD + N -105dB
Dynamic Range 118dB
THD + N -105dB
D/A ConverterDynamic Range: 118 dB
THD + N: -98 dB
Dynamic Range: 120 dB
THD + N: -107 dB
Dynamic Range: 120 dB;
THD + N: -107 dB
Dynamic Range: 120 dB
THD + N: -107dB
Dynamic Range: 120 dB
THD + N: -107dB
Dynamic Range: 118 dB
THD + N: -98 dB
Dynamic Range 118dB
THD + N -98dB
Dynamic Range: 118dB
THD + N: -98 dB
Mic PreampGain: 0,10 – 65 dB
THD + N: -108 dB
N/AGain: 0, 10 – 65 dB
THD + N: -108 dB
Gain: 0 – 65 dB
THD + N: -108 dB
Gain: 0,10 – 65 dB
THD + N: -108 dB
N/AGain: 0,10 – 65dB
THD + N -108dB
N/A
DIGITALZen Studio+Orion32 HDGoliathZen TourOrion StudioOrion32+Zen StudioOrion32
Digital Inputs• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
• 1 x Fiber Optic MADI (up to 64 channels)
• 2 x ADAT (up to 16 channels)
• 1 x S/PDIF
• 2 × Fiber Optic MADI (up to 64 channels each)
• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
• 8 × AES/EBU on DB25 (16 channels)
• 2 × ADAT optical (up to 16 channels)
• 1 × S/PDIF on RCA
• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
• 1 x Fiber Optic MADI (up to 64 channels)
• 2 x ADAT (up to 16 channels)
• 1 x S/PDIF
• 2 x ADAT (up to 16 channels)
• 1 x S/PDIF
• 1x Fiber Optic MADI (up to 64 channels)
• 2 x ADAT (up to 16 channels)
• 1x S/PDIF
Digital Outputs• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
• 1 x Fiber Optic MADI (up to 64 channels)
• 2 x ADAT (up to 16 channels)
• 1 x S/PDIF
• 2 × Fiber Optic MADI (up to 64 channels each)
• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
• 8 × AES/EBU on DB25 (16 channels)
• 2 × ADAT optical (up to 16 channels)
• 1 × S/PDIF on RCA
• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
• 1 × Fiber Optic MADI (up to 64 channels)
• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
• 2 x ADAT (up to 16 channels)
• 1 x S/PDIF
• 1 × Fiber Optic MADI (up to 64 channels each)
• 2 × ADAT (up to 16 channels)
• 1 × S/PDIF
USBUSB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
USB 3.0
64 channels I/O up to 192kHz, Type B connector
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 32 channels I/O, Type B
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 32 channels I/O, Type B
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 24 channels I/O, Type B
USB 2.0 Hi-Speed;
Data stream up to 480 Mbits/192kHz, 32 channels I/O, Type B
Thunderbolt™1 x Thunderbolt™ (32 channels I/O)N/A1 × Thunderbolt™ (64 channels I/O)1 × Thunderbolt™ (32 channels I/O)1 × Thunderbolt™ (32 channels I/O)1 × Thunderbolt™ (64 channels I/O)N/AN/A
HDX ConnectivityN/A2 x mini HDX connectors for direct Pro Tools connection
32 Channels I/O each ( total of 64 channels )
N/AN/AN/AN/AN/AN/A
CLOCKINGZen Studio+Orion32 HDGoliathZen TourOrion StudioOrion32+Zen StudioOrion32
Word Clock Input1 x Input @ 75 Ohms 3Vpp on BNC 32 – 192kHz1 x Input @ 75 Ohms 3Vpp on BNC 32 – 192kHz1 × Input @ 75 Ohms on BNC 32 –192kHzN/A1 × Input @ 75 Ohms on BNC 32 –192kHz1 × Input @ 75 Ohms on BNC 32 –192kHz1 × Input @ 75 Ohms on BNC 32 –192kHz1 × Input @ 75 Ohms on BNC 32 –192kHz
Word Clock Output1 x Outputs @ 75 Ohms 3Vpp on BNC 32 – 192kHz2 x Outputs @ 75 Ohms 3Vpp on BNC 32 – 192kHz2 × Outputs @ 75 Ohms on BNC 32 –192kHzN/A1 × Outputs @ 75 Ohms on BNC 32 –192kHz2 × Outputs @ 75 Ohms on BNC 32 –192kHz1 × Outputs @ 75 Ohms on BNC 32 –192kHz4 × Outputs @ 75 Ohms on BNC 32 –192kHz square wave signal
Atomic Clock InputN/A1 x 10M Input @ 75 Ohms 1Vpp on BNC1 x 10MHz Input @ 75 Ohms 1Vpp on BNCN/AN/A1 × 10MHz Input @ 75 Ohms on BNCN/A1 x 10MHz Input @ 75 Ohms on BNC
Clocking System• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal Oscillator
• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal Oscillator
• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal Oscillator
• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal Oscillator
• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal Oscillator
• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal Oscillator
• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal Oscillator
• 4th Generation Acoustically Focused Clocking
• 64-bit DDS
• Oven Controlled Crystal • Oscillator
Clock Stability<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF<+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF
Clock Aging< 1 ppm per year< 1 ppm per year< 1 ppm per year< 1 ppm per year< 1 ppm per year< 1 ppm per year< 1 ppm per year< 1 ppm per year
Clock Calibration< +/-0.001 ppm< +/-0.001 ppm< +/-0.001 ppm< +/-0.001 ppm< +/-0.001 ppm< +/-0.001 ppm< +/-0.001 ppm< +/-0.001 ppm
Sample Rates32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)
OTHERZen Studio+Orion32 HDGoliathZen TourOrion StudioOrion32+Zen StudioOrion32
Operating Temperature0-50°C, 32-122°F0-50°C, 32-122°F0-50°C, 32-122°F0-50°C, 32-122°F0-50°C, 32-122°F0-50°C, 32-122°F0-50°C, 32-122°F0-50°C, 32-122°F
Electrical SpecsDC Universal input: 18V
Power Consumption: 25 Watts Max
AC Universal input: 95-245V
Power Consumption: 30 Watts Max.
AC Universal input: ~95-245 V
Power Consumption: 40 Watts Max
DC Universal input: 18V
Power Consumption: 25 Watts Max
DC Universal input: 18V
Power Consumption: 25 Watts Max
AC Universal input: ~95-245 V
Power Consumption: 20 Watts Max
DC Universal input: 18V
Power Consumption: 25 Watts Max
AC Universal input: 95-245V
Power Consumption: 20 Watts Max.
Weight (aprox)2 kg/4.41 lbs approx.3.6 kg/ 8.0 lbs approx.6.8 kg / 15 lbs1.4 kg / 3.09 lbs3.1 kg / 6.83 lbs3 kg / 6.6 lbs
2 kg / 4.41 lb3 kg / 6.6 lb
Dimensions (aprox)Width: 418 mm / 16.5”
Height: 45 mm / 1.8”
Depth: 145mm / 5.7″
Width: 483 mm / 19”
Height: 44 mm / 1.75”
Depth: 270mm / 10.63″
Width: 48 3mm / 19”
Height: 81 mm / 3.2”
Depth: 279 mm / 11”
Width: 25.5 mm / 10”
Height: 5.9 mm / 2.4”
Depth: 16.6 mm / 6.5″
Width: 483 mm / 19”
Height: 44 mm / 1.7”
Depth: 220 mm /8.6”
Width: 483 mm / 19”
Height: 44 mm / 1.75”
Depth: 220 mm / 8.66”
Width: 418 mm / 16.5”
Height: 45 mm / 1.8”
Depth: 145 mm / 5.7”
Width: 483 mm/19”
Height: 44 mm/1.75”
Depth: 220 mm/8.66”
In the box• Zen Studio+ Portable Audio interface
• Quick Start Guide
• Warranty Card
• 1 DC Power Adapter
• 1 USB Cable
• Orion32 HD Portable Audio interface
• Owner’s Manual
• Warranty Card
• AC Power Cord
• 1 USB 3.0 Cable
• Goliath – ThunderboltTM and USB AD/DA Interface
• Owner’s Manual
• Warranty Card
• 1 AEC Power cable
• 1 USB cable
• Zen Tour – Portable Thunderbolt™ and USB AD/DA Interface
• Cleaning Cloth
• Owner’s Manual
• Warranty Card
• Wall Wart Power Supply Unit
• 1 USB cable
• Orion Studio – Thunderbolt™ and USB AD/DA Interface with 12 mic pres
• Owner’s Manual
• Warranty Card
• 1 DC Power supply
• 1 USB cable
• Orion32+ 32-channel AD/DA Interface with AFC™ Clocking Technology
• Owner’s Manual
• Warranty Card
• Power cable
• 1 USB cable
• Zen Studio Portable Audio interface
• Owner’s Manual
• Warranty Card
• 1 DC Power Adapter
• 1 USB Cable

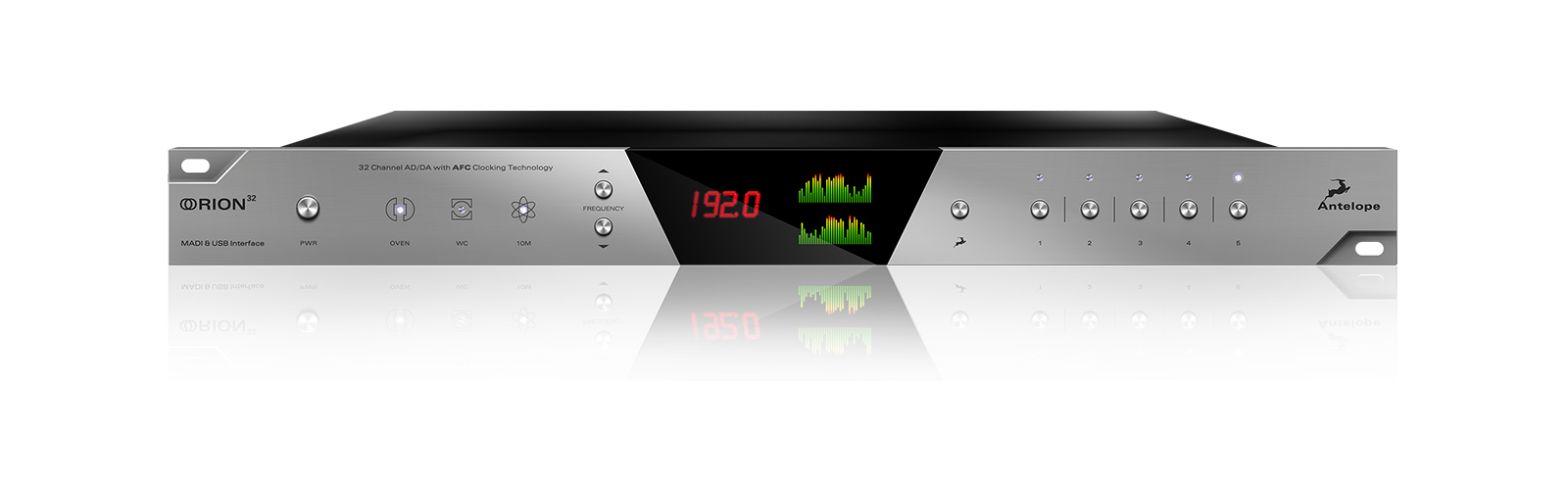

• Orion³² Multi-Channel AD/DA Converter
• Owner’s Manual
• Warranty card
• Power cable
• 1 USB cable

System requirements

Windows

OS: Windows 7/8/8.1/10
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0 Port
Required USB bandwidth: 80%-90%
CPU: Intel or AMD equivalent CPU with at least 2GHz operating frequency
Memory (RAM): 4GB Minimum (8GB or more Recommended)

MAC

OS X: 10.9/10.10/10.11/10.12 (El Capitan 10.11.6 Recommended)
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0/3.0 Port
Required USB bandwidth: 80%-90%
Memory(RAM): 4GB Minimum (8GB or more recommended)
CPU: Intel Core 2 Duo (Minimum) Intel Core i3 ™ or higher (Recommended)

Additional Info: Internet connection required for product activation.

Comentarios

Descargas

MANUALS

User manual

Orion32

SOFTWARE

Launchers

Windows
Download Orion32 Control Panel for Windows7 and newer (v. 3.1.6, Dec 14, 2016)

MAC
Download Orion32 Control Panel for for Mac OS X 10.9 and above (v. 3.1.6, Dec 14, 2016)

Zen Studio+

Zen Studio+

Interfaz portátil con Thunderbolt™ y USB con 12 previos de micro

Orion32 HD

Orion32 HD

Interfaz de Audio con 64 canales HDX y USB 3.0

Orion Studio

Orion Studio

Interfaz de estudio con puertos Thunderbolt ™ y USB

Goliath

Goliath

Interfaz de audio Thunderbolt ™, USB y MADI

Leave a Reply
