reloj maestro hd de 768 kHz

La solución perfecta para masterización, estudios de grabación y caseros, música cinematográfica, posproducción y sonido directo

Desde hace más de una década, el legendario reloj maestro OCX de Antelope domina el mundo del audio.

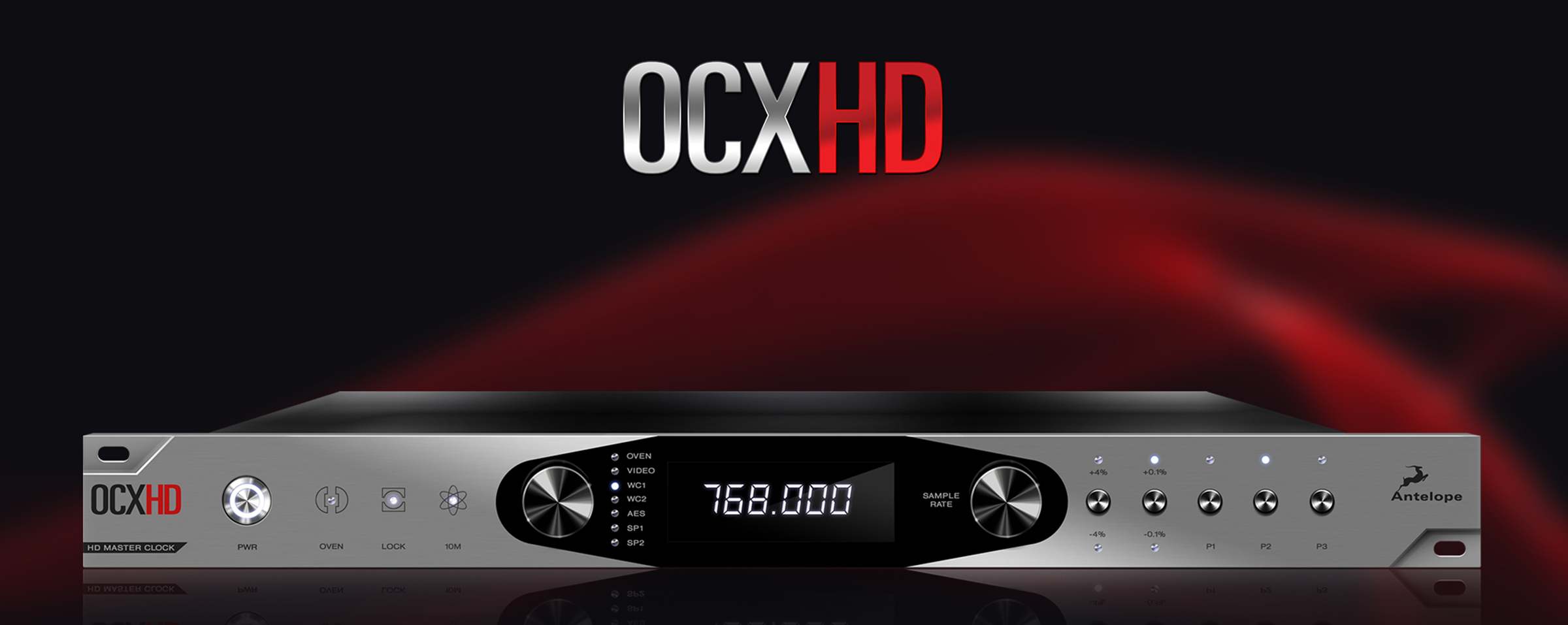

Este legado continúa con el nuevo reloj maestro de Antelope Audio: el Isochrone OCX HD.

características

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_target.svg

sincronización acústicamente enfocada de 64-BIT

Gracias al innovador algoritmo de gestión de jitter (aleteo) de 4ª generación de Antelope Audio

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_move.svg

sincronización de 768 KHZ

El OCX HD puede emitir cinco frecuencias de muestreo diferentes

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/music_shuffle_button.svg

mayor CONECTIVIdad

Salidas sincronizadas de AES/EBU y S/PDIF de hasta 192kHz, entrada de vídeo a través de BNC y entrada de reloj atómico

Características de OCX HD

DESCRIPcIóN

el nuevo estándar de sincronización

El OCX HD y la multitud de opciones de sincronización que ofrece a los profesionales del estudio hacen que sea el reloj de audio más versátil del mercado

El OCX HD sube de nuevo un escalón más para ofrecer frecuencias de muestreo de hasta 768 kHz, un algoritmo de gestión de jitter (aleteo) de 4ª generación con sincronización acústica enfocada “marca de la casa” y un oscilador de cristal controlado por horno.

El reloj maestro OCX HD ofrece una gran variedad de opciones de sincronización: 10 configurables en parejas de salidas Wordclock a través de BNC, cuatro salidas AES/EBU y dos más de S/PDIF. Este amplio surtido conectivo hace que el OCX HD sea el reloj maestro de audio más versátil del mercado, al tiempo que nuestra testada tecnología de sincronización es capaz de proporcionar la señal de sincronización de audio más musical y fiable del mercado.

sincronización de VíDEO

Todo lo que adoras del reloj maestro de culto Trinity, ahora en una unidad de rack

Además. el OCX HD ofrece dos entradas de Wordclock y una entrada de Video Sync, que pueden desarrollarse en una gran cantidad de formatos SD y HD, así como distribución de reloj mediante dispositivos externos, y resistencias pull-up y pull-down iguales a las que tiene el poderoso triple reloj maestro Trinity.

Una entrada de 10 MHz permite sincronizarlo con el nuevo reloj atómico 10MX.

CONTROL AVANzado

Accede a todas las funciones del OCX HD a través del flexible software de control de Antelope Audio

El último reloj maestro de Antelope tiene la ventaja de que puede actualizar su firmware, al igual que el resto de la nueva gama de productos de Antelope, lo que permite actualizar el firmware de manera rápida y sencilla a través del software de control disponible tanto para OS X como para Windows.

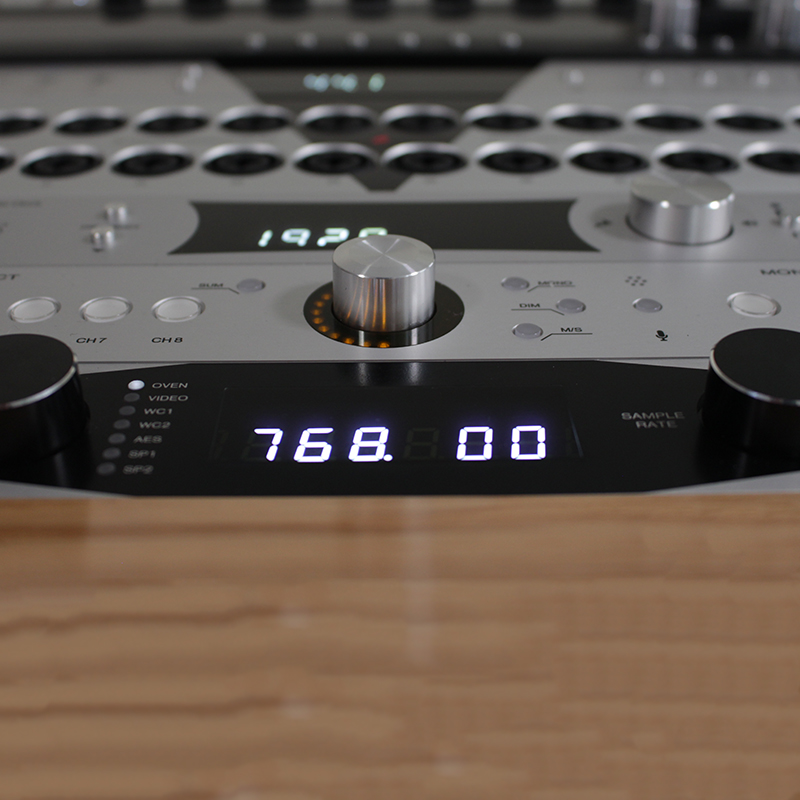

La app para ordenador ofrece la posibilidad de acceder remotamente y simplificar así el flujo de trabajo del proyecto. El dispositivo también se puede configurar fácilmente a través de su elegante panel frontal, que además le dará un toque futurista a cualquier rack en el que se encuentre.

VIDEO TUTORIALS

video tutorials coming soon

Our team is working on it. If you have questions about the OCX HD, please contact us.

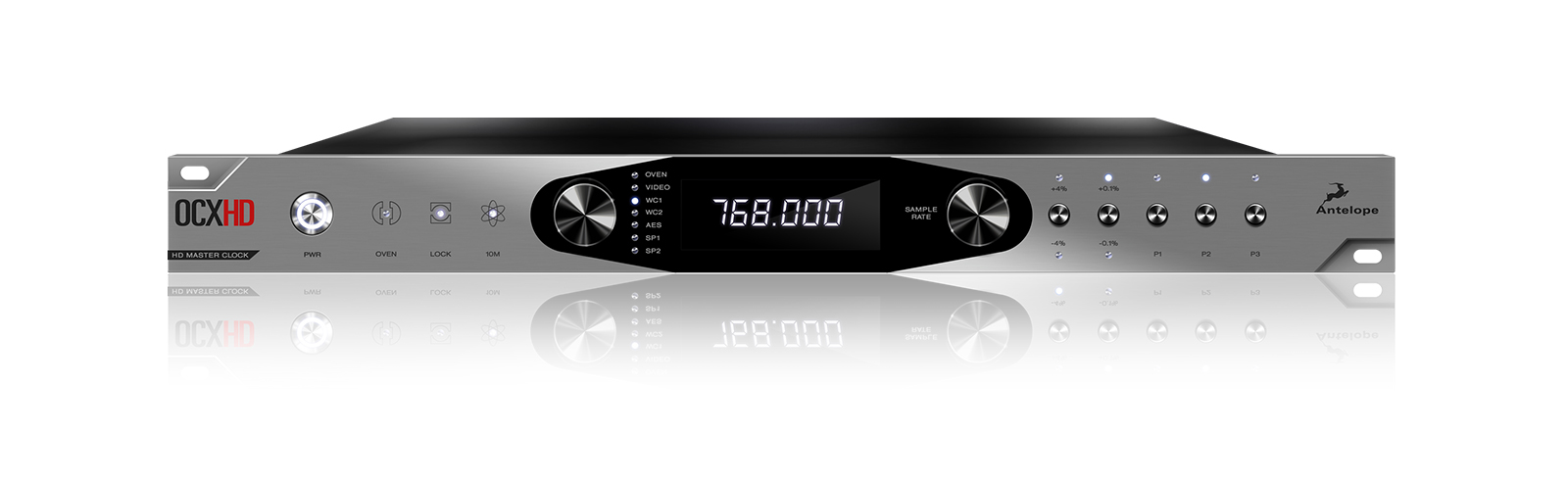

Connectivity

Specifications

    • Sample Rates Generated

32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 705.6, 768kHz

    • Master Clock Outputs

10x Word Clock Outputs up to 768kHz
4x AES/EBU Outputs up to 192kHz
2x S/PDIF Outputs up to 192kHz

    • Inputs

2x Word Clock Inputs up to 768kHz
1x Video Input accepting wide range of SD and HD video signals
1x Atomic Input
2x S/PDIF Inputs up to 192kHz
1x AES/EBU Input up to 192kHz
1x USB Input for control

    • Humidity

30 – 80% RH non-condensing

    • Clocking System

4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator

    • Clock Calibration

< +/-0.001 ppm

    • Clock Stability

<+/- 0.02 ppm, oven controlled at 64.5 C/148.1 F

    • Clock Aging

< 1 ppm per year

    • Atomic Clock Input

1 x 10M Atomic Clock Input @ 75 Ohms 3Vpp on BNC

    • Operating Temperature

0 – 50°C, 32-122°F

    • Weight

2.65 kg/5.84 lb

    • Dimensions

482.6 (W) х 230 (D) х 44 (H) mm
19 (W) x 9.05 (D) x 1.75 (H) inch

    • Power Supply

AC Universal Input ~95-245V, 20 Watts Max

Master clocks comparison table



10MX

LIVECLOCK

OCXHD

TRINITY

10M

10MX

LiveClock

OCXHD

TRINITY

10M

Atomic Reference Type

Rubidium Ultra-Stable Resonance Controlled
Master Oscillator
xxxRubidium Ultra-Stable Resonance Controlled
Master Oscillator

Clocking System

x4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
x

Clock Stability

t=1s ≤3E-11
t=10s ≤1.6E-11
t=100s ≤8E-12
<+/- 0.02 ppm, oven controlled at 64.5°C/ 148.1°F<+/- 0.02 ppm, oven controlled at 64.5 C/148.1 F< +/-0.02ppm @ 64.5°CTypical: 0.05 PPB per month (measured after 6 months of continuous operation)
First Year < 2 PPB

Clock Aging

Daily* ±2.5E-11
Monthly* ±1E-10
Yearly ±1E-9
(*After 1 day & 1 month of operation respectively)
< 1 ppm per year< 1 ppm per year< 1 ppm per yearBetter than 0.02 PPB
Typical: 0.05 PPB per month (measured after 6 months
of continuous operation)
First Year < 2 PpB

Warm-Up Time

8 – 10 minutes (depends on ambient temperature)xxx8-10 minutes (depends on ambient temperature)

Inputs

1 x Word Clock Input @ 75 Ohms 3Vpp on BNC 44.1 – 384kHz
1x Word Clock up to 192kHz
1x Atomic Input
2x Word Clock Inputs up to 768kHz
1 x 10M Atomic Clock Input
1x Video Input accepting wide range of SD and HD video signals
2x S/PDIF Inputs up to 192kHz
1x AES/EBU Input up to 192kHz
2 selectable Word Clock on BNC 32kHz – 384kHz
1x Atomic Input
1x Universal video input on BNC.
1x AES/EBU on XLR. 32kHz – 192kHz @110Ω terminated
1x S/PDIF on RCA. 32kHz – 192kHz @75Ω terminated
x

Outputs

4 x Word Clock Outputs on BNC 44.1 – 768 kHz square wave signal
10 x BNC Sinusoidal, 10MHz, 75 Ohm, 1Vpp typical (unload)
2 x AES/EBU on XLR
2 x S/PDIF on RCA
4x Word Clock Outputs up to 192 kHz
2x AES/EBU Outputs up to 192 kHz
2x S/PDIF Outputs up to 192 kHz
10x Word Clock Outputs up to 768kHz
4x AES/EBU Outputs up to 192kHz
2x S/PDIF Outputs up to 192kHz
Wordclock – 16 BNC, 3Vpp @ 75Ω
6x HD Video BNC @75Ω
SD 1 – BNC @75Ω fixed for NTSC video standard. Black Burst
SD 2 – BNC @75Ω fixed for PAL video standard. Black Burst
SD 3 – BNC @75Ω PAL 24/NTSC 30 selectable.Composite Sync
SD 4 – BNC @75Ω PAL 48/PAL 47.95 selectable. Composite Sync
AES/EBU – 4 XLR @ 110Ω
S/PDIF – 4 RCA @ 75Ω
8 x Atomic Clock Output on BNC Sinusoidal, 70 Ohm, 1 Vpp typical (unload)

USB I/O

USB 2.0 Full-Speed, Type B, only for controlUSB 2.0 Hi-Speed, Type B, only for control1x USB Input for control2.0 full-speedx

Frequency & Accuracy

10 MHz, better than ±5E-11 @25C (±0.05 PPB)xxx10 MHz, better than 0.03 PPB

Sample Rates

32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)

Power Supply

AC Universal Input ~100-240V, 15 Watts max.DC Universal Input 12 – 18V, 6 Watts max.AC Universal Input ~95-245V, 20 Watts max.AC Universal Input ~90-250V, 15 Watts max.AC & DC Dual Redundant ~100-240V; 12V, 40 Watts during start up / 17 Watts after warm up

System requirements

Windows

OS: Windows 7/8/8.1/10
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0 Port
Required USB bandwidth (for firmware update): 80%-90%
CPU: Intel or AMD equivalent CPU with at least 2GHz operating frequency
Memory (RAM): 4GB Minimum (8GB or more Recommended)

MAC

OS X: 10.9/10.10/10.11/10.12 (Sierra Recommended)
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0/3.0 Port
Required USB bandwidth: 80%-90%
Memory(RAM): 4GB Minimum (8GB or more recommended)
CPU: Intel Core 2 Duo (Minimum) Intel Core i3 ™ or higher (Recommended)

Additional Info: Internet connection required for product activation.

featured reviews

Featured reviews coming soon

If you would like to test and review the OCX HD, please contact us.

Downloads

MANUALS

User manual

OCX HD Owner’s Manual

SOFTWARE

Windows
OCX HD Control Panel for Windows (Nov 24, 2016)

MAC
OCX HD Control Panel for Mac OS X 10.9 and newer (Nov 24, 2016)
