presentación

te presentamos el reloj de audio portátil de ANTELOPE

La perfección digital y el detalle analógico se combinan en el reloj portátil más elegante del mercado

Desde hace más de una década, Antelope Audio marca los estándares en el mercado de relojes maestros para estudios de grabación.

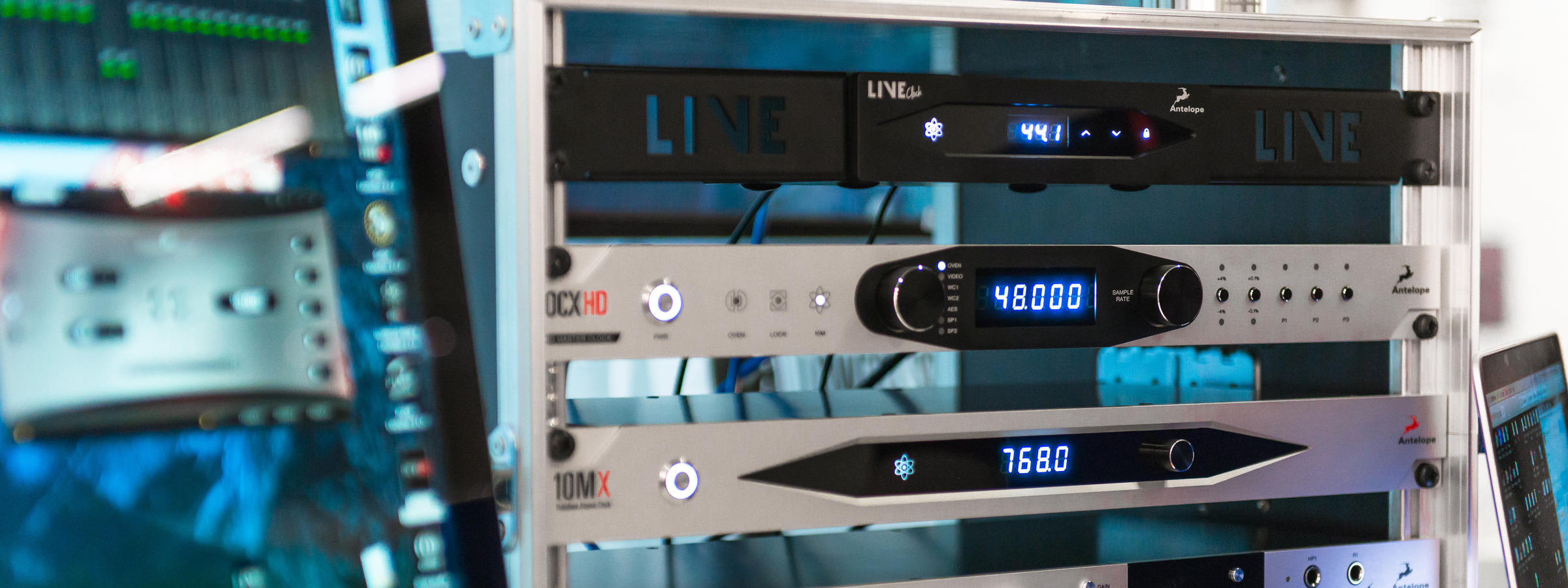

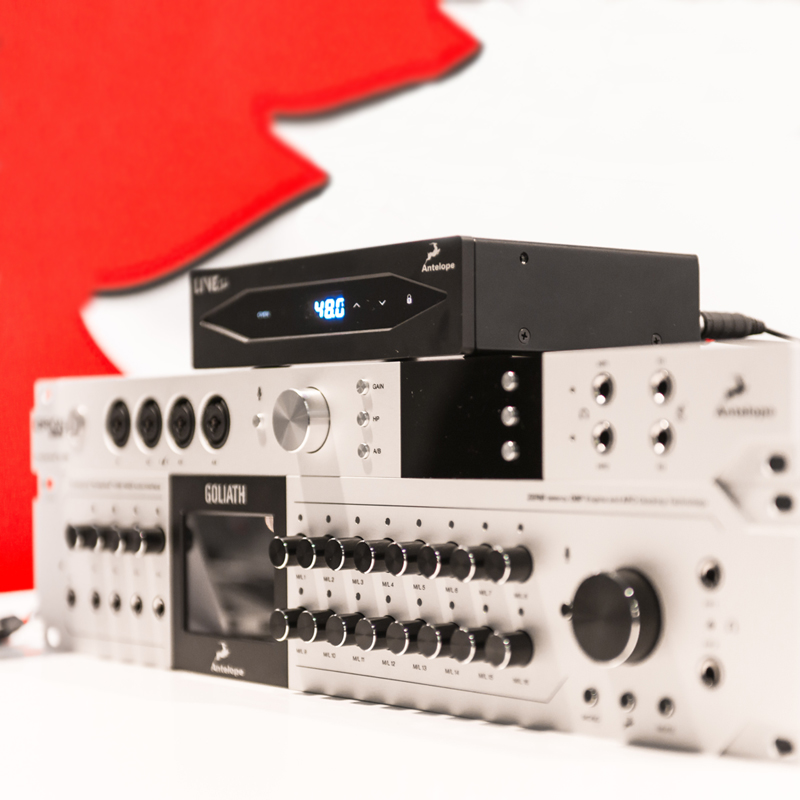

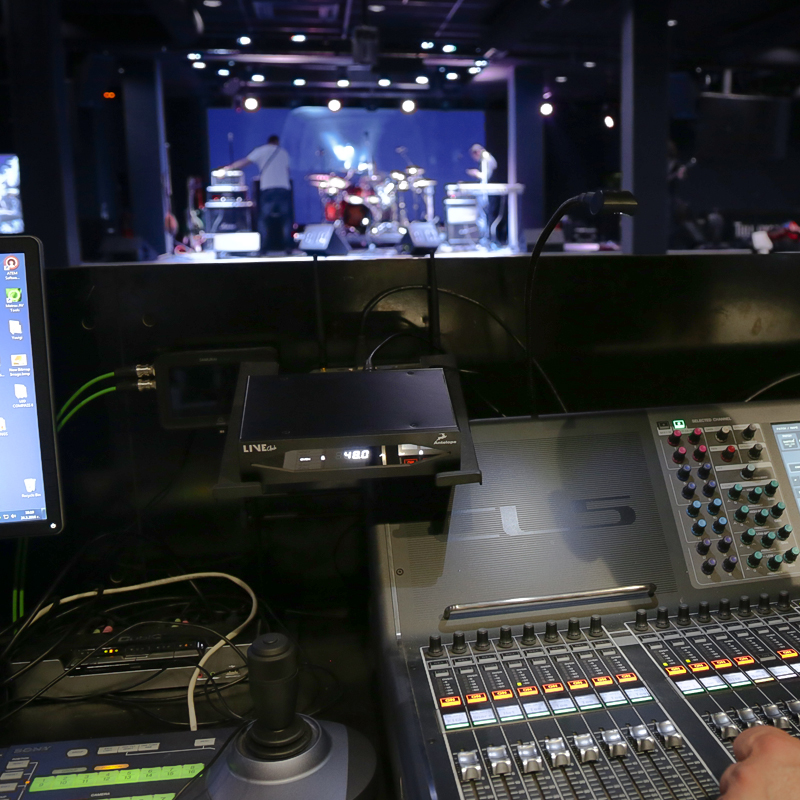

Nuestro reloj maestro de audio portátil, el LiveClock, es único en cuanto a tamaño, calidad de sonido y precio. Su robusta carcasa de aluminio tiene una pantalla táctil bloqueable y cabe perfectamente en el compartimento auxiliar de una consola FOH. Si quieres ponerlo en el rack, con el adaptador adicional ocupa solo una unidad de armero y da gusto montarlo.

El reloj portátil está diseñado para adaptarse a cualquier montaje de directo y tiene el sonido característico de Antelope

Características de LiveClock

características

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_target.svg

sincronización acústicamente enfocada de 64-BIT

Con el legendario algoritmo de gestión de jitter (aleteo) de Antelope incluido

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_expand.svg

múltiples salidas

Frecuencia de muestreo de 192 kHz, 4 salidas Wordclock por BNC y 2 pares por AES/EBU y S/PDIF

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_paperplane.svg

diseño portátil elegante

Se adapta como un guante a tu compartimento auxiliar de la consola FOH o al rack

DESCRIPcIóN

pequeño pero sonoro

Un mejor reloj significará siempre mejor sonido. Ahora puedes disponer de los dos de manera portátil

El ajustado precio y el poco espacio que ocupa, hacen que LiveClock sea el más indicado para los que se desplazan para realizar grabaciones, para productores domésticos o para artistas viajeros.

El LiveClock usa la misma tecnología de sincronización, y por tanto suena igual que el legendario Trinity de Antelope o el último reloj maestro OCX HD.

…guitarists are very much in Antelope Audio’s target market: the built-in DSP effects include guitar amp and cab emulations, as well as an EQ and reverb.”

MusicRadar is part of Future plc, an international media group and leading digital publisher..

soporta una frecuencia de muestreo de 192 KHZ

Sincroniza numerosos dispositivos al mismo tiempo y combínalo con el reloj atómico de Antelope

LiveClock soporta hasta una frecuencia de muestreo de 192 kHz, distribuida a través de cuatro salidas de Wordclock por BNC y dos pares por AES/EBU y S/PDIF. La unidad permite la sincronización simultánea de numerosos dispositivos, y proporciona una perfecta sincronización tanto para un montaje en directo como para un estudio de grabación contemporáneo.

Una entrada de 10 MHz para conectarlo al 10MX o al 10M de Antelope ofrece todavía más estabilidad y calidad de sonido.

control INTUITIVo

No solo es portátil, además es facilísimo instalarlo y manejarlo, y se convertirá en el mejor amigo de tus montajes en directo

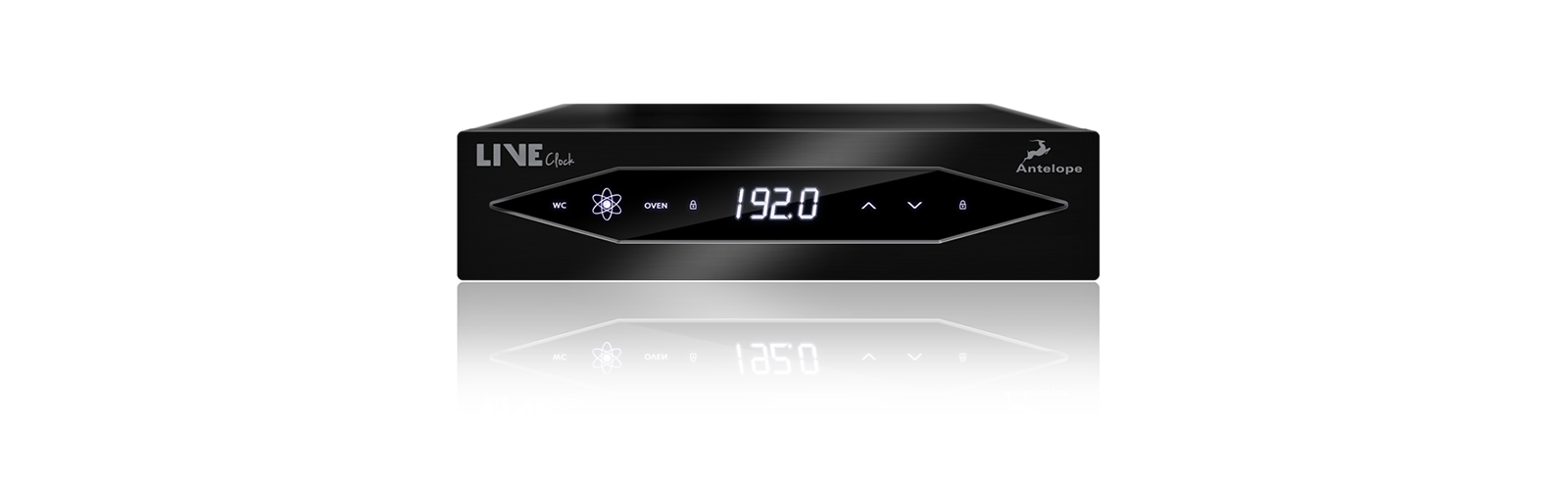

LiveClock es extremadamente fácil de configurar gracias a los elegantes botones del panel frontal con tecnología táctil. Además, la función de bloqueo de pantalla evita que se produzcan cambios en la frecuencia de muestreo durante una sesión o un concierto.

Desde el software compatible con OS X y Windows se pueden controlar todas las funciones del dispositivo.

TUTORIALS

Video tutorials Coming soon

Our content team is working on this as we speak.

If you have any questions regarding LiveClock, please contact our support department.

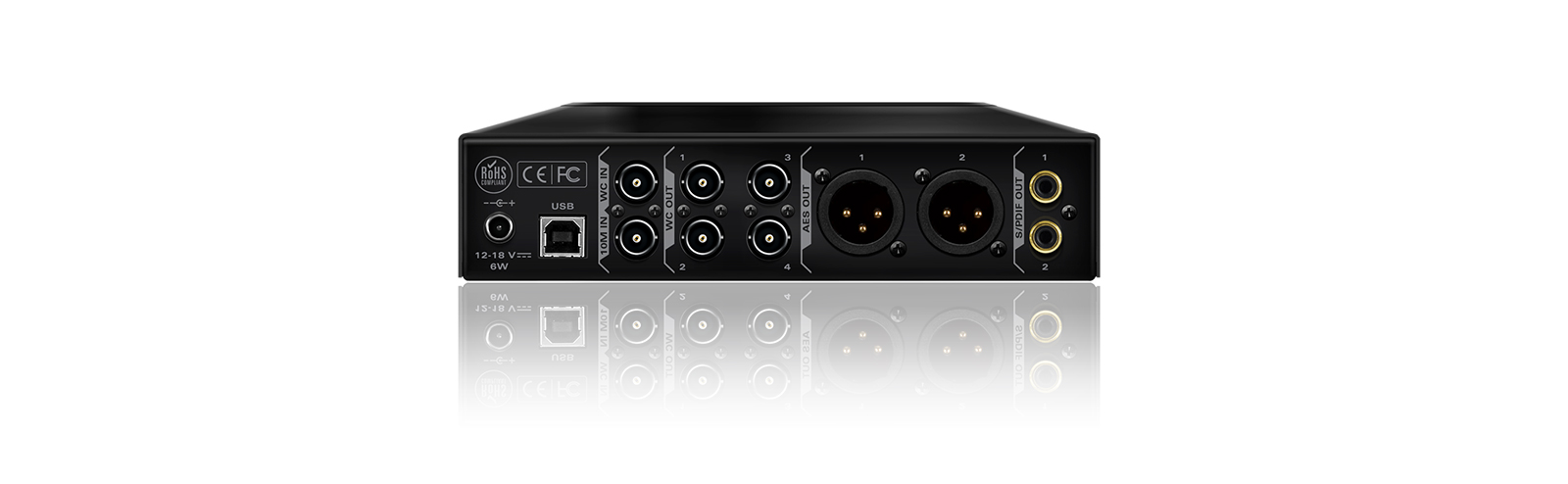

Connectivity

Specifications

    • Atomic Clock Inputs

10 MHz Sinusoidal, BNC, 75 Ohm, 1Vpp typical

    • Inputs

1x Word Clock up to 192kHz
1x Atomic Input

    • Word Clock Specs

TTL Level, 75 Ohm Output Impedance

    • Outputs

4x Word Clock Outputs up to 192 kHz
2x AES/EBU Outputs up to 192 kHz
2x S/PDIF Outputs up to 192 kHz

    • Power Supply

DC Universal Input 12 – 18V

    • Clocking System

4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator

    • Power Consumption

6W max.

    • Operating Temperature

0-50°C/ 32 – 122°F

    • Dimensions (device only)

Width: 190 mm / 7,48“
Height: 46,8 mm / 1,84“
Depth: 134,8 mm / 5,30”

    • Clocking Stability

<+/-0.02 ppm, oven controlled at at 64.5ºC/ 148.1ºF

    • Clock Aging

< 1 ppm per year

    • Clock Calibration

<+/-0.001 ppm

    • Sample Rates

32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)

    • USB

USB 2.0 Hi-Speed, Type B, only for control

Master clocks comparison table



10MX

LIVECLOCK

OCXHD

TRINITY

10M

10MX

LiveClock

OCXHD

TRINITY

10M

Atomic Reference Type

Rubidium Ultra-Stable Resonance Controlled
Master Oscillator
xxxRubidium Ultra-Stable Resonance Controlled
Master Oscillator

Clocking System

x4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
x

Clock Stability

t=1s ≤3E-11
t=10s ≤1.6E-11
t=100s ≤8E-12
<+/- 0.02 ppm, oven controlled at 64.5°C/ 148.1°F<+/- 0.02 ppm, oven controlled at 64.5 C/148.1 F< +/-0.02ppm @ 64.5°CTypical: 0.05 PPB per month (measured after 6 months of continuous operation)
First Year < 2 PPB

Clock Aging

Daily* ±2.5E-11
Monthly* ±1E-10
Yearly ±1E-9
(*After 1 day & 1 month of operation respectively)
< 1 ppm per year< 1 ppm per year< 1 ppm per yearBetter than 0.02 PPB
Typical: 0.05 PPB per month (measured after 6 months
of continuous operation)
First Year < 2 PpB

Warm-Up Time

8 – 10 minutes (depends on ambient temperature)xxx8-10 minutes (depends on ambient temperature)

Inputs

1 x Word Clock Input @ 75 Ohms 3Vpp on BNC 44.1 – 384kHz
1x Word Clock up to 192kHz
1x Atomic Input
2x Word Clock Inputs up to 768kHz
1 x 10M Atomic Clock Input
1x Video Input accepting wide range of SD and HD video signals
2x S/PDIF Inputs up to 192kHz
1x AES/EBU Input up to 192kHz
2 selectable Word Clock on BNC 32kHz – 384kHz
1x Atomic Input
1x Universal video input on BNC.
1x AES/EBU on XLR. 32kHz – 192kHz @110Ω terminated
1x S/PDIF on RCA. 32kHz – 192kHz @75Ω terminated
x

Outputs

4 x Word Clock Outputs on BNC 44.1 – 768 kHz square wave signal
10 x BNC Sinusoidal, 10MHz, 75 Ohm, 1Vpp typical (unload)
2 x AES/EBU on XLR
2 x S/PDIF on RCA
4x Word Clock Outputs up to 192 kHz
2x AES/EBU Outputs up to 192 kHz
2x S/PDIF Outputs up to 192 kHz
10x Word Clock Outputs up to 768kHz
4x AES/EBU Outputs up to 192kHz
2x S/PDIF Outputs up to 192kHz
Wordclock – 16 BNC, 3Vpp @ 75Ω
6x HD Video BNC @75Ω
SD 1 – BNC @75Ω fixed for NTSC video standard. Black Burst
SD 2 – BNC @75Ω fixed for PAL video standard. Black Burst
SD 3 – BNC @75Ω PAL 24/NTSC 30 selectable.Composite Sync
SD 4 – BNC @75Ω PAL 48/PAL 47.95 selectable. Composite Sync
AES/EBU – 4 XLR @ 110Ω
S/PDIF – 4 RCA @ 75Ω
8 x Atomic Clock Output on BNC Sinusoidal, 70 Ohm, 1 Vpp typical (unload)

USB I/O

USB 2.0 Full-Speed, Type B, only for controlUSB 2.0 Hi-Speed, Type B, only for control1x USB Input for control2.0 full-speedx

Frequency & Accuracy

10 MHz, better than ±5E-11 @25C (±0.05 PPB)xxx10 MHz, better than 0.03 PPB

Sample Rates

32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)

Power Supply

AC Universal Input ~100-240V, 15 Watts max.DC Universal Input 12 – 18V, 6 Watts max.AC Universal Input ~95-245V, 20 Watts max.AC Universal Input ~90-250V, 15 Watts max.AC & DC Dual Redundant ~100-240V; 12V, 40 Watts during start up / 17 Watts after warm up

System requirements

Windows

OS: Windows 7/8/8.1/10
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0 Port
Required USB bandwidth (for firmware update): 80%-90%
CPU: Intel or AMD equivalent CPU with at least 2GHz operating frequency
Memory (RAM): 4GB Minimum (8GB or more Recommended)

MAC

OS X: 10.9/10.10/10.11/10.12 (Sierra Recommended)
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0/3.0 Port
Required USB bandwidth: 80%-90%
Memory(RAM): 4GB Minimum (8GB or more recommended)
CPU: Intel Core 2 Duo (Minimum) Intel Core i3 ™ or higher (Recommended)

Additional Info: Internet connection required for product activation.

FEATURED REVIEWS

Coming soon

If you would like to make a review of LiveClock, please contact us.

Downloads

MANUALS

User manual

LiveClock Owner’s Manual

SOFTWARE

Launchers

Windows
LiveClock Control Panel for Windows (Nov 21, 2016)

MAC
LiveClock Control Panel for Mac OS X 10.9 and newer (Nov 21, 2016)
