presentación

I know I can’t live without making the 10MX as part of my daily work life. It’s unbelievable what clocking done right can do for your music…”

Greg Wells is a multiple Grammy nominated record producer, songwriter, musician, and mix engineer in Los Angeles. His credits are Holychild, Katy Perry, Mayer Hawthorne, Greg Holden, Adele, Twenty One Pilots, Pharrell Williams, Rufus Wainwright, Theophilus London, Mika, Timbaland, OneRepublic, Deftones, Pink, Kid Cudi, Burt Bacharach, k. d. lang, Otep, Sir George Martin, and the Count Basie Orchestra.

Watch the full video

FUSIóN de tecnología punta de sincronización

10MX cuenta con la precisión del 10M y con el revolucionario algoritmo de gestión de jitter (aleteo) del Trinity

El 10MX es el nuevo y principal miembro de la familia Isochrone. Cuenta con la tecnología de dos de los productos más legendarios de Antelope: la precisión atómica del 10M y el algoritmo de gestión de jitter (aleteo) del Trinity, que se combinan en una futurista unidad de rack que ocupa una única unidad de armero que proporciona la sincronización más estable y musical del mundo.

El 10MX fusiona tecnología contrastada y un diseño industrial contemporáneo, cuyas prioridades son la calidad y la excelencia de rendimiento. El nuevo reloj atómico de rubidio es la conclusión de 20 años de refinamiento en el mundo del sonido digital, que hacen realidad la nitidez, profundidad, detalle y tridimensionalidad que caracterizan al sonido analógico.

características

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_target.svg

4 salidas de WORDCLOCK

El rey de los relojes maestros, con 4 salidas de Wordclock de hasta 768 kHz

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_move.svg

sincronización acústicamente enfocada de 64-BIT

Una sincronización inmejorable que funciona gracias al mundialmente conocido algoritmo de gestión de jitter (aleteo) diseñado por Antelope

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/music_shuffle_button.svg

MULTIPLEs salidas ATóMICas

Las múltiples salidas atómicas del 10MX permiten la sincronización simultánea de 10 dispositivos

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_glide_vertical.svg

salidas de reloj maestro

2 conexiones S/PDIF y 2 AES/EBU para salidas de reloj maestro de hasta 192 kHz

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_mixer2.svg

MáXIMo CONTROL

Software de control intuitivo

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_laptop.svg

conectividad PC/Mac

Puerto USB para conectar PC o Mac, que permite el control remoto y la actualización del firmware

El legado de 10M & Trinity

DESCRIPcIóN

sincronización ATóMICa

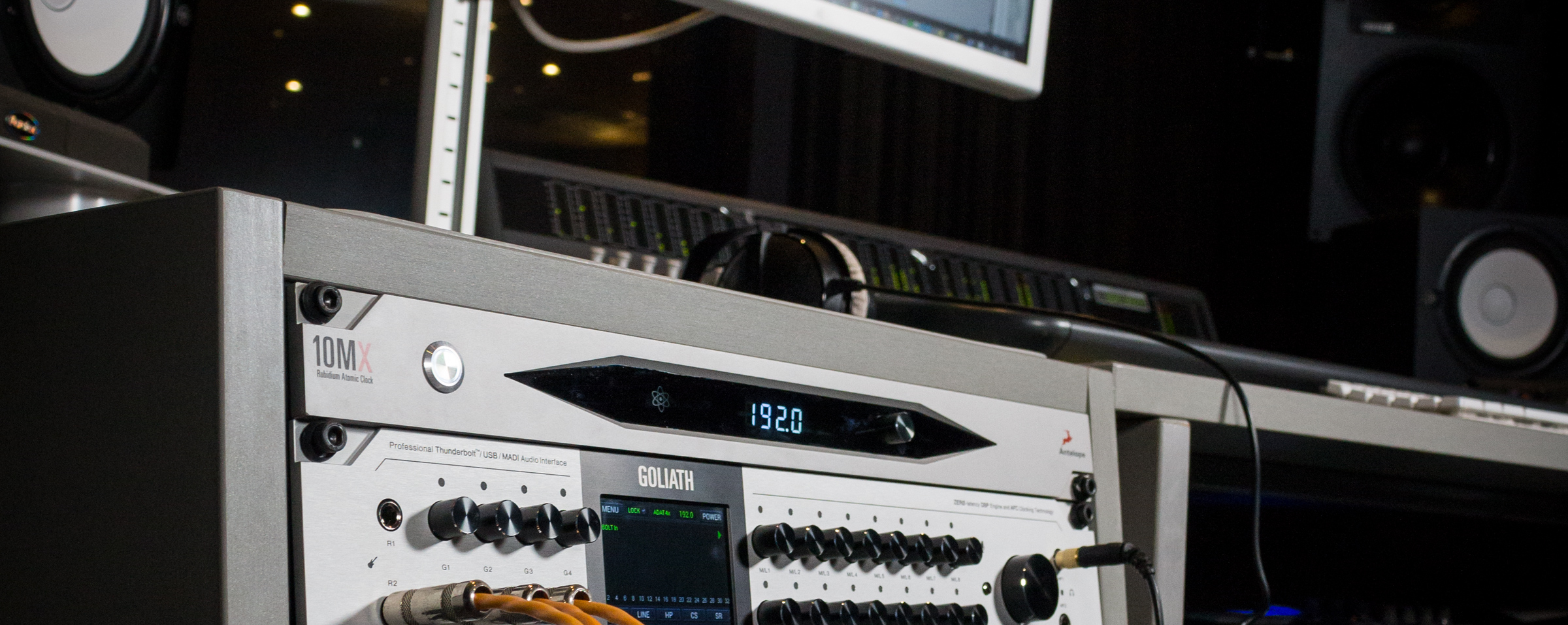

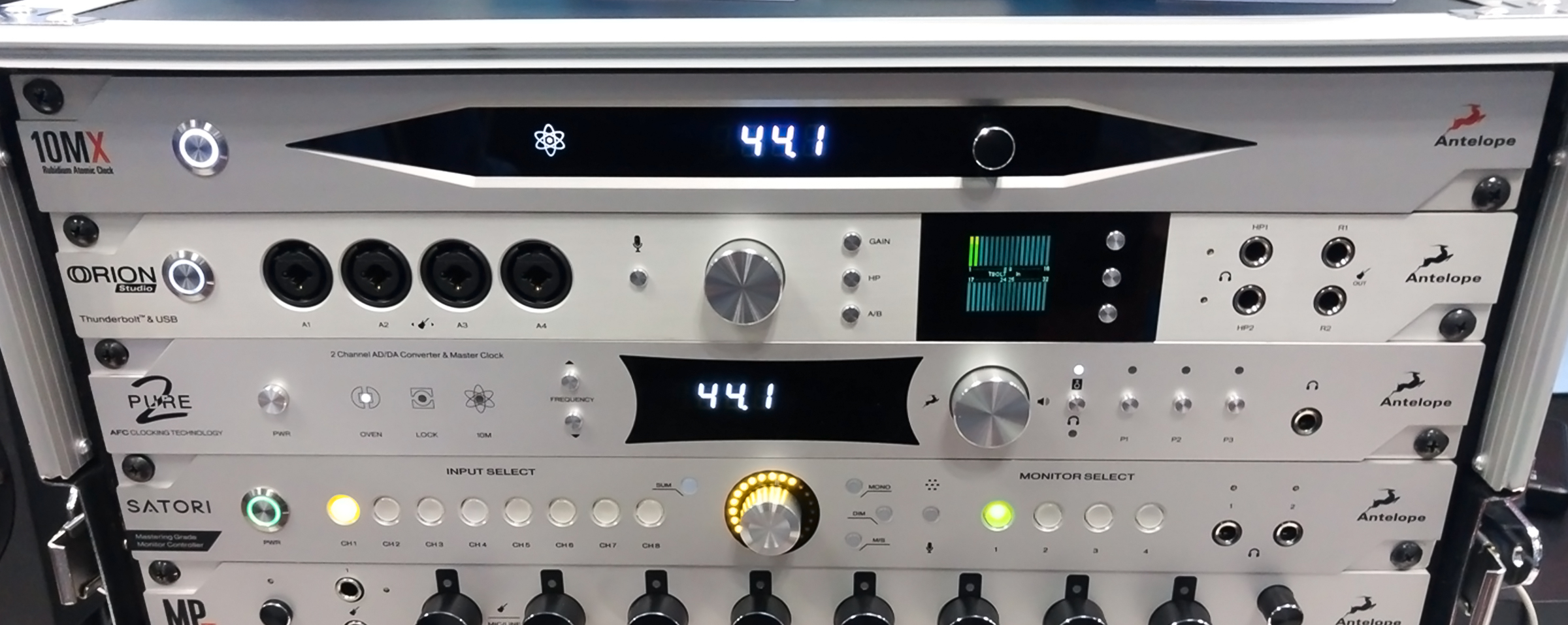

10MX se adapta a cualquier tipo de estudio: grabación, mezcla o masterización

El 10MX es ideal para estudios de grabación, mezcla y masterización. Su tamaño, únicamente una unidad de rack, hace que sea perfecto para su uso en directo, dada la escasez de espacio de rack que suele haber en ese tipo de situaciones.

Las múltiples salidas atómicas permiten la sincronización simultánea de 10 dispositivos a través de conectores BNC de 10 Mhz. La unidad también se puede utilizar como reloj maestro gracias a sus 4 salidas BNC que alcanzan la increíble frecuencia de muestreo de 768kHz. También hay dos salidas de reloj adicionales a través de puertos AES y dos más por S/PDIF.

‘I’ve always been skeptical about people saying that they use a world. This is one of the first times I’ve actually had the time to sit down and do it… and I’m shocked”

PAUL BEVAN is one of New York’s busiest and most in-demand Sound Engineers, Production and Tour Managers, working on a wide variety of major corporate, special event and music projects, including: Hall & Oates, Boston Pops, World Economic Forum, NBC Today Show Summer Concert Series, US Open Tennis Finals, Lord of the Rings live to Projection, Re-dedication of Grand Central Terminal, and many other prestigious events.

Watch the full video

control AVANzaDo

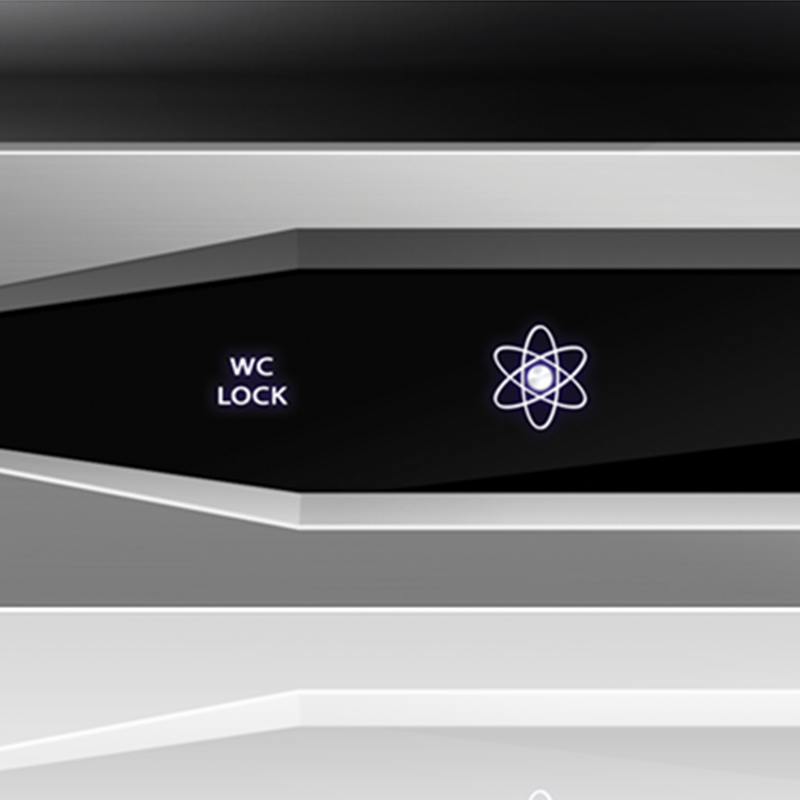

Accede a todas las funciones del 10MX a través de la sencilla app o a través del elegante panel frontal

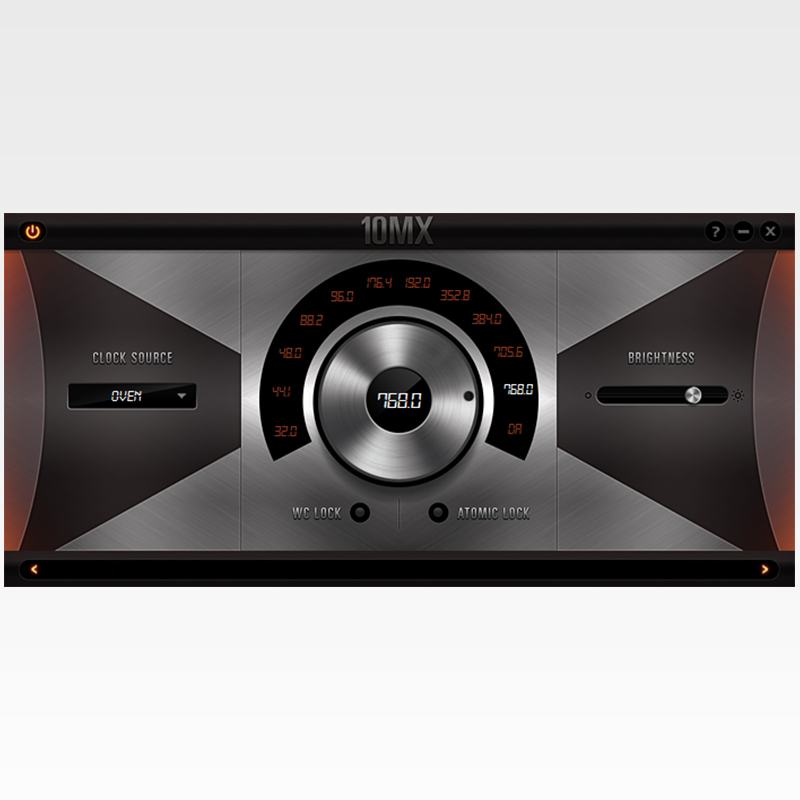

El nuevo reloj atómico de rubidio se maneja igual de fácilmente a través de su panel frontal que a través del panel de control que incluye el software intuitivo disponible para OS X o Windows, y que se conecta a través del puerto USB.

Aumenta la leyenda

10MX toma el relevo de los mundialmente aclamados 10M y Trinity

El nuevo reloj atómico de rubidio es la conclusión de 20 años de refinamiento en el mundo del sonido digital, que hacen realidad la nitidez, profundidad, detalle y tridimensionalidad que caracterizan al sonido analógico.

VIDEO TUTORIALS

TUTORIALS COMING SOON

Our team is working on it. If you have questions regarding the 10MX, please contact us.

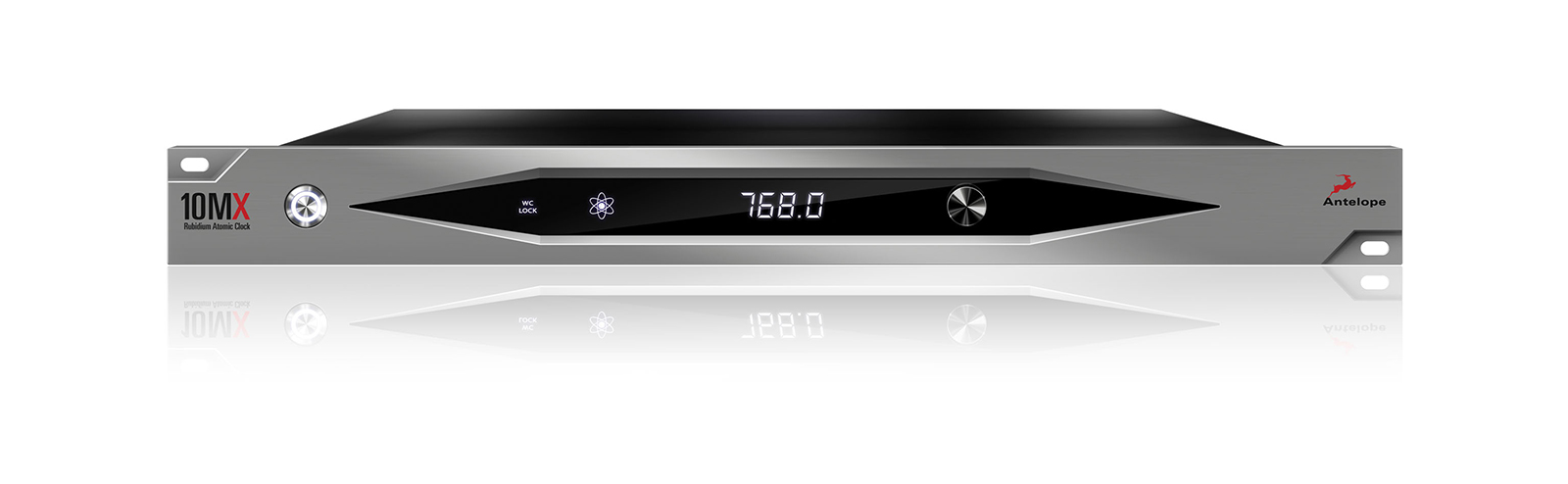

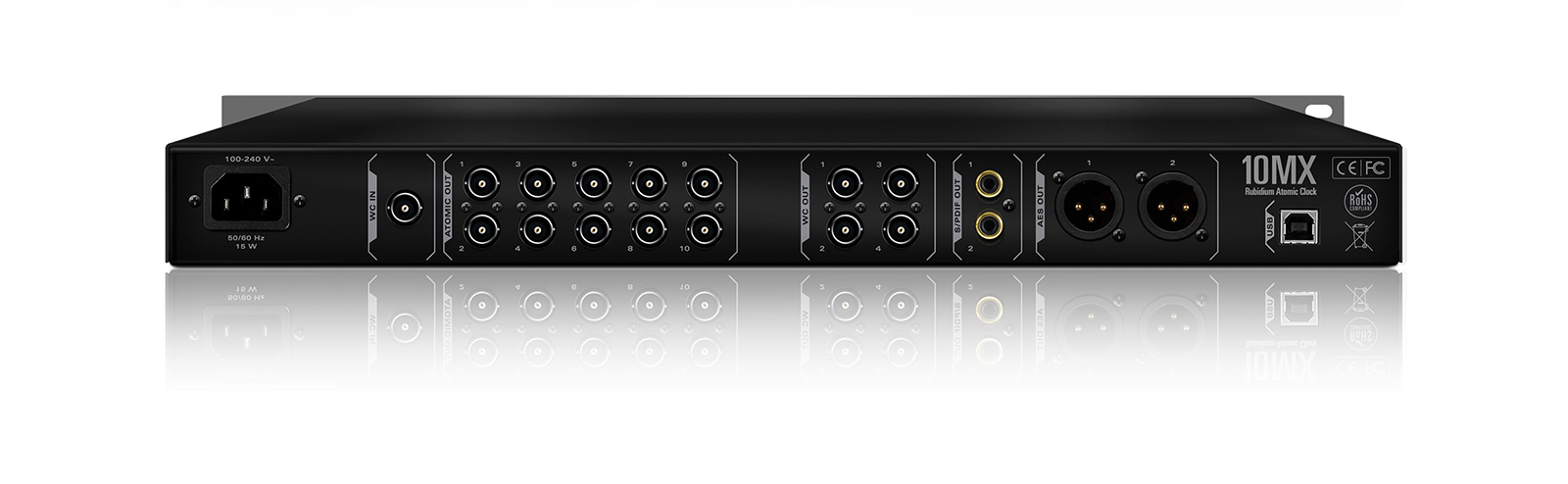

Connectivity

Specifications

    • Phase Noise (SSB)

1Hz ≤-70 dBc/Hz
10Hz ≤-87 dBc/Hz
100Hz ≤-114 dBc/Hz
1kHz ≤-130 dBc/Hz
10kHz ≤-140 dBc/Hz

    • Short-Term Stability

t=1s ≤3E-11
t=10s ≤1.6E-11
t=100s ≤8E-12
Time drift in a 24-hr period:

    • Warm-Up Time

8 – 10 minutes (depends on ambient temperature)

    • Word Clock Input

1 x Word Clock Input @ 75 Ohms 3Vpp on BNC 44.1 – 384kHz

    • Maximum shock
      withstanding

Non-operating, flight case mounted:
100m/s2 (~10.2 g*), 11 msec half-sine pulse per IEC 60068-2-27:2008
Non-operating, in original packing:
300m/s2 (~30.6 g*), 5 msec half-sine pulse per IEC 60068-2-27:2008
* g – gravitational acceleration

    • Outputs

Word Clock: 4 x BNC
AES/EBU: 2 x XLR
S/PDIF: 2 x RCA

    • Word Clock Outputs

4 x Word Clock Outputs @ 75 Ohms 3Vpp on BNC 44.1 – 768 kHz square wave signal

    • USB I/O

USB 2.0 Hi-Speed; Data stream up to 480Mbits/384kHz, Type B

    • Clocking System

4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator

    • Clock Stability

<+/-0.0 2 PPM, oven controlled at 64.5 °C

    • Atomic Reference Type

Rubidium Ultra-Stable Resonance-Controlled Master Oscillator

    • Frequency

10 MHz

    • Frequency Accuracy

Better than ±5E-11 @25C (±0.05 PPB)

    • Aging

Daily* ±2.5E-11
Monthly* ±1E-10
Yearly ±1E-9
(*After 1 day & 1 month of operation respectively)

    • Atomic Clock Outputs

10 x BNC Sinusoidal, 10MHz, 75 Ohm, 1Vpp typical (unload)

    • Sample Rates (kHz)

32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768

    • Word Clock Specs

TTL Level, 75 Ohm Output Impedance

    • USB

USB 2.0 Full-Speed, Type B, only for control

    • Operating Temperature

0-50°C, 32-122°F

    • Weight

2.8 kg/6.17 lb

    • Dimensions

482.6 (W) х228 (D) х 44 (H) mm
19 (W) x 9 (D) x 1.73 (H) inch

    • Power Supply

AC

    • Power Consumption

15 W

    • Humidity

30 – 80% RH non-condensing

    • Power Supply Input

100 – 240 V~

Master Clocks comparison table



10MX

LIVECLOCK

OCXHD

TRINITY

10M

10MX

LiveClock

OCXHD

TRINITY

10M

Atomic Reference Type

Rubidium Ultra-Stable Resonance Controlled
Master Oscillator
xxxRubidium Ultra-Stable Resonance Controlled
Master Oscillator

Clocking System

x4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
x

Clock Stability

t=1s ≤3E-11
t=10s ≤1.6E-11
t=100s ≤8E-12
<+/- 0.02 ppm, oven controlled at 64.5°C/ 148.1°F<+/- 0.02 ppm, oven controlled at 64.5 C/148.1 F< +/-0.02ppm @ 64.5°CTypical: 0.05 PPB per month (measured after 6 months of continuous operation)
First Year < 2 PPB

Clock Aging

Daily* ±2.5E-11
Monthly* ±1E-10
Yearly ±1E-9
(*After 1 day & 1 month of operation respectively)
< 1 ppm per year< 1 ppm per year< 1 ppm per yearBetter than 0.02 PPB
Typical: 0.05 PPB per month (measured after 6 months
of continuous operation)
First Year < 2 PpB

Warm-Up Time

8 – 10 minutes (depends on ambient temperature)xxx8-10 minutes (depends on ambient temperature)

Inputs

1 x Word Clock Input @ 75 Ohms 3Vpp on BNC 44.1 – 384kHz
1x Word Clock up to 192kHz
1x Atomic Input
2x Word Clock Inputs up to 768kHz
1 x 10M Atomic Clock Input
1x Video Input accepting wide range of SD and HD video signals
2x S/PDIF Inputs up to 192kHz
1x AES/EBU Input up to 192kHz
2 selectable Word Clock on BNC 32kHz – 384kHz
1x Atomic Input
1x Universal video input on BNC.
1x AES/EBU on XLR. 32kHz – 192kHz @110Ω terminated
1x S/PDIF on RCA. 32kHz – 192kHz @75Ω terminated
x

Outputs

4 x Word Clock Outputs on BNC 44.1 – 768 kHz square wave signal
10 x BNC Sinusoidal, 10MHz, 75 Ohm, 1Vpp typical (unload)
2 x AES/EBU on XLR
2 x S/PDIF on RCA
4x Word Clock Outputs up to 192 kHz
2x AES/EBU Outputs up to 192 kHz
2x S/PDIF Outputs up to 192 kHz
10x Word Clock Outputs up to 768kHz
4x AES/EBU Outputs up to 192kHz
2x S/PDIF Outputs up to 192kHz
Wordclock – 16 BNC, 3Vpp @ 75Ω
6x HD Video BNC @75Ω
SD 1 – BNC @75Ω fixed for NTSC video standard. Black Burst
SD 2 – BNC @75Ω fixed for PAL video standard. Black Burst
SD 3 – BNC @75Ω PAL 24/NTSC 30 selectable.Composite Sync
SD 4 – BNC @75Ω PAL 48/PAL 47.95 selectable. Composite Sync
AES/EBU – 4 XLR @ 110Ω
S/PDIF – 4 RCA @ 75Ω
8 x Atomic Clock Output on BNC Sinusoidal, 70 Ohm, 1 Vpp typical (unload)

USB I/O

USB 2.0 Full-Speed, Type B, only for controlUSB 2.0 Hi-Speed, Type B, only for control1x USB Input for control2.0 full-speedx

Frequency & Accuracy

10 MHz, better than ±5E-11 @25C (±0.05 PPB)xxx10 MHz, better than 0.03 PPB

Sample Rates

32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)

Power Supply

AC Universal Input ~100-240V, 15 Watts max.DC Universal Input 12 – 18V, 6 Watts max.AC Universal Input ~95-245V, 20 Watts max.AC Universal Input ~90-250V, 15 Watts max.AC & DC Dual Redundant ~100-240V; 12V, 40 Watts during start up / 17 Watts after warm up

System requirements

Windows

OS: Windows 7/8/8.1/10
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0 Port
Required USB bandwidth (for firmware update): 80%-90%
CPU: Intel or AMD equivalent CPU with at least 2GHz operating frequency
Memory (RAM): 4GB Minimum (8GB or more Recommended)

MAC

OS X: 10.9/10.10/10.11/10.12 (El Capitan 10.11.6 Recommended)
Disk Space: Minimum 512 MB available disk space
USB: 1x USB 2.0/3.0 Port
Required USB bandwidth: 80%-90%
Memory(RAM): 4GB Minimum (8GB or more recommended)
CPU: Intel Core 2 Duo (Minimum) Intel Core i3 ™ or higher (Recommended)

Additional Info: Internet connection required for product activation.

FEATURED REVIEWS

FEATURED REVIEWS COMING SOON

If you would like to test and review Antelope Audio’s newest Rubidium Atomic Clock, please contact us.

Downloads

MANUALS

User manual

10MX Owner’s Manual

SOFTWARE

Windows
10MX Control Panel for Windows (Nov 24, 2016)

MAC
10MX Control Panel for Mac OS X 10.9 and newer (Nov 24, 2016)
