presentación

tecnología atómica real

Isochrone 10M está específicamente diseñado para satisfacer a los amantes y a los profesionales del sonido más exigentes.

Si tu objetivo es conseguir que tu estudio ofrezca un rendimiento insuperable, sin duda te gustará disponer de una señal de reloj que sea 100.000 veces más exacta que los osciladores de cuarzo que usan la mayoría de los equipos.

características

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_target.svg

núcleo de rubidio

Núcleo de rubidio fabricado en Suiza con una precisión de 0,03 ppb (partes por BILLÓN)

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_move.svg

PLUG & PLAY

Como todos los demás productos de Antelope Audio, simplemente conecta, enciende y el 10M estará listo para funcionar

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/music_shuffle_button.svg

salidas BNC

8 salidas BNC de 10 MHz

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/basic_target.svg

oscilador atómico

Oscilador atómico ultra preciso con una desviación de 1 segundo cada 1.000 años

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/arrows_move.svg

fuente de alimentación doble

Fuente de alimentación con redundancia doble y conmutación automática

http://es.antelopeaudio.com/wp-content/themes/salient/css/fonts/svg/music_shuffle_button.svg

apto para OCX y OCX-V

10M es el complemento perfecto para los OCX, OCX-V, Trinity o cualquier otro dispositivo compatible con una banda de 10 Mhz

La leyenda del 10M

DESCRIPcIóN

generador de señal atómicA con rubidio

Para aquellos que se niegan a realizar concesiones en la calidad del sonido, existe el Isochrone 10M, un generador de señal atómica de rubidio, desarrollado con la ayuda de auténtica tecnología atómica.

El 10M está específicamente diseñado para satisfacer a los amantes y a los profesionales del sonido más exigentes.

La herramienta definitiva para conseguir un sonido analógico

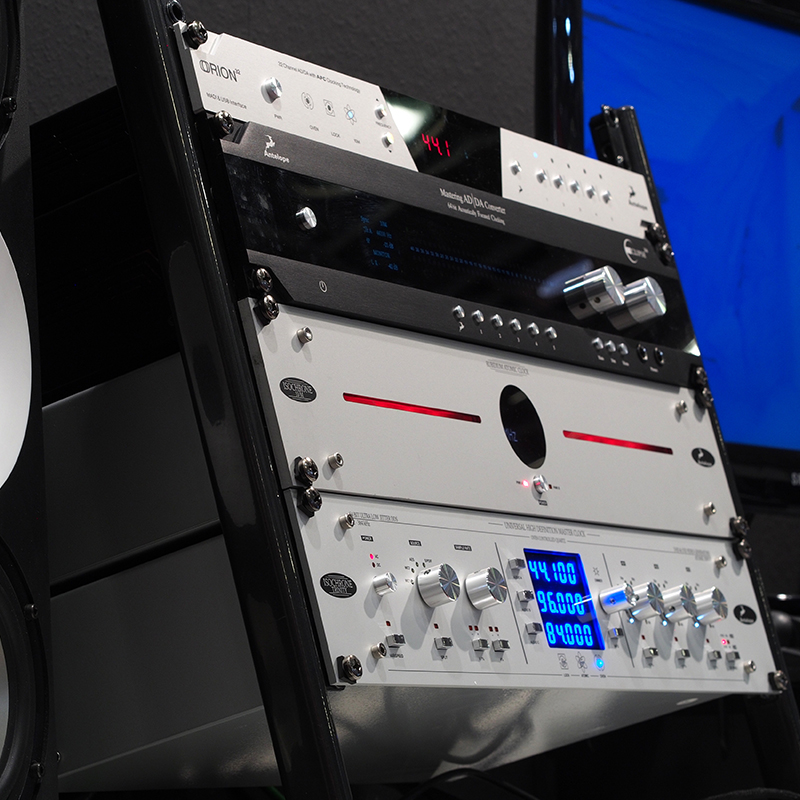

El reloj atómico de rubidio es el complemento perfecto para los relojes maestros Isochrone, como por ejemplo OCX o OX-V

Cuando se conectan al Isochrone 10M, estos dispositivos pasan automáticamente del cristal controlado por horno al núcleo de rubidio de calidad superior.

Isochrone 10M es la herramienta definitiva para conseguir un sonido analógico. Todos los expertos están de acuerdo en que el 10M es posiblemente “el reloj con el mejor sonido” de la historia.

Una fabricación mecánica robusta

Diseñado para cualquier situación

El reloj atómico se caracteriza por una fabricación mecánica extremadamente robusta, que hace que sea altamente resistente a los impactos.

Siguiendo la tradición de Antelope de fabricar productos de sencillo manejo, solo hace falta conectarlo y encenderlo; las luces de estado se distinguen a simple vista y toda la demás información es claramente visible en la pantalla de fácil lectura.

… My mixes came to life and my low end was punchy and round while my top end had sizzle but not knife stabbing in the ear.”

Rober Dugan Robert has been interested in audio from a very young age and decided to pursue a degree in Audio Engineering. He graduated from SAE Institute of Technology with an outstanding 4.0 GPA. Immediately following, he went on tour all over the world as a Tour Manager, Production Manager, Front of House Engineer, and Monitor engineer working with Grammy winning artist to small bands still trying to make it. Since August 2011 Robert has been working as Production Manager and Front of House Engineer with Mike Posner

10M - 10 MHz Rubidium Atomic Reference Generator

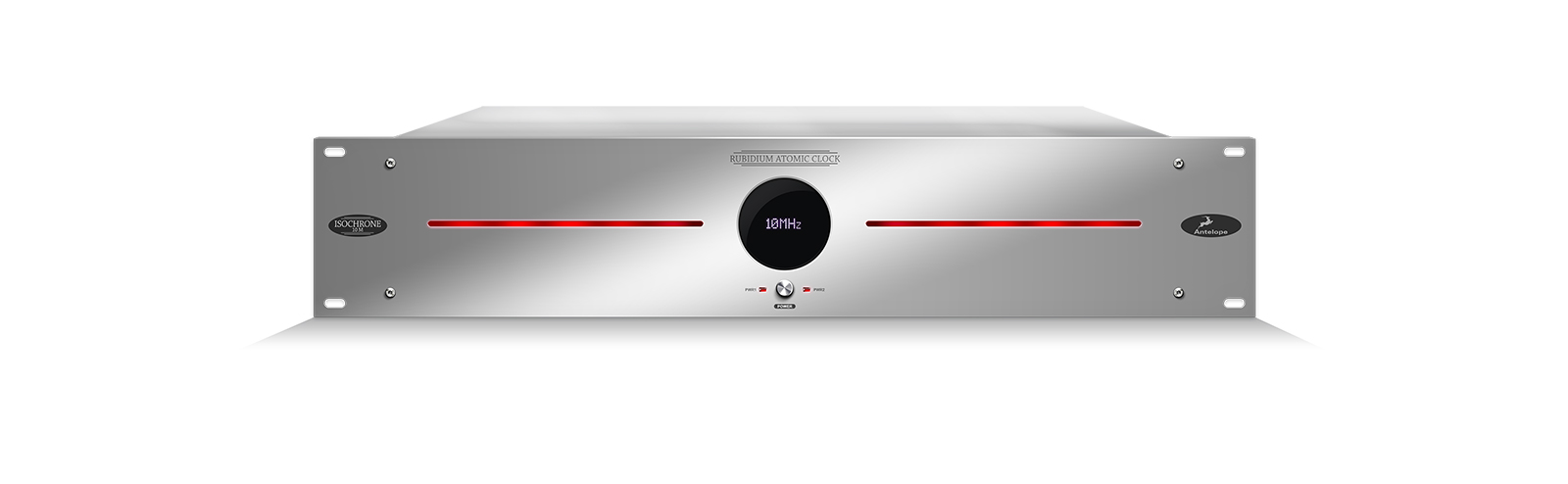

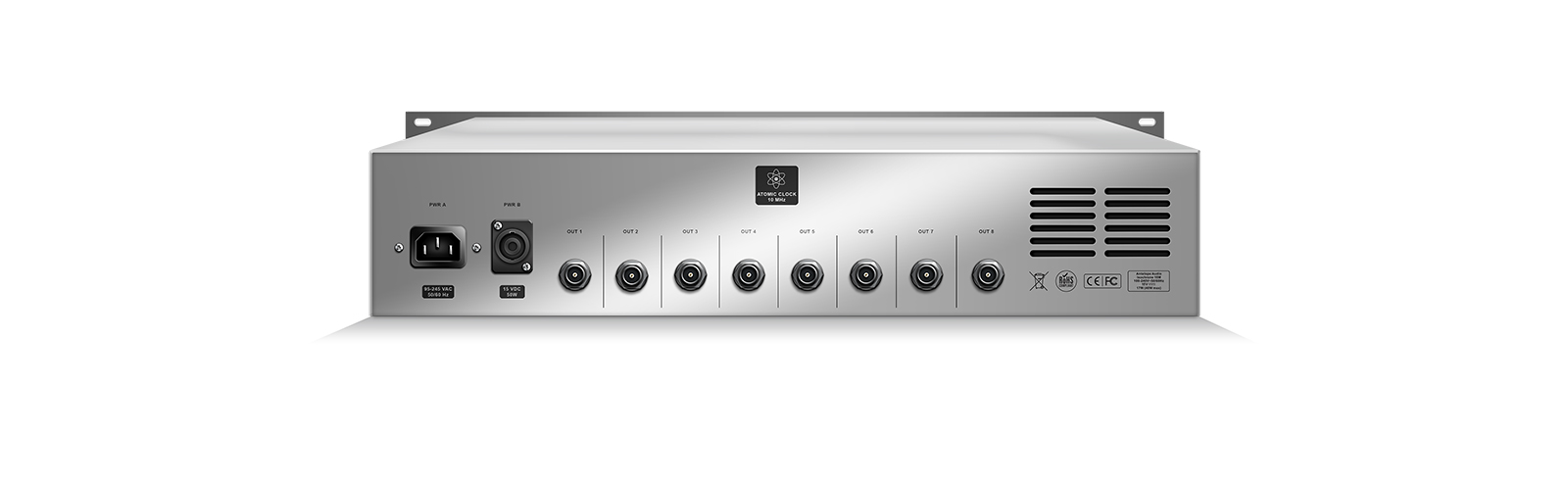

Connectivity

Specifications

    • Atomic Reference Type

Rubidium Ultra-Stable Reasonance- Controlled
Master Oscillator

    • Frequency

10 MHz

    • Frequency Accurancy

Better than 0.03 PPB (parts per BILLION)

    • Long-Term Stability

Better than 0.02 PPB
Typical: 0.05 PPB per month (measured after 6 months
of continuous operation)
First Year < 2 PpB

    • Short-Term Stability

Standart
0.03 PPB per second
0.01 PPB per 10 seconds
0.003 PPB per 100 seconds

    • Warm Up Time

8-10 minutes (depends on ambient temperature)

    • Power Supply Type

AC and DC, Dual Reduntant

    • Power Supply Input

100-240V – 50/60 Hz
12V

    • Power Consumption

40 W during the warm-up
17 W at standart operation (after the warm-up)

    • Inrush Current

Maximum 50A at 264 V AC

    • Atomic Clock Output

8 x BNC Sinusoidal, 10 MHz, 70 Ohm, 1 Vpp typical (unload)

    • Humidity

Maximum 80%

    • Dimensions

434 mm (W) x 81 mm (H) x 205 (D)
17″ (W) x 3.2″ (H) x 8″ (D)

    • Phase Noise 10 MHz

Standart
-140 dBc per Hz at 10 Hz

    • Operating Temperature

0-45C
32-113F

    • Weight

5.7 kg/12.9 lb

Master clocks comparison table



10MX

LIVECLOCK

OCXHD

TRINITY

10M

10MX

LiveClock

OCXHD

TRINITY

10M

Atomic Reference Type

Rubidium Ultra-Stable Resonance Controlled
Master Oscillator
xxxRubidium Ultra-Stable Resonance Controlled
Master Oscillator

Clocking System

x4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
4th Generation Acoustically Focused Clocking
64-bit DDS
Oven Controlled Crystal Oscillator
x

Clock Stability

t=1s ≤3E-11
t=10s ≤1.6E-11
t=100s ≤8E-12
<+/- 0.02 ppm, oven controlled at 64.5°C/ 148.1°F<+/- 0.02 ppm, oven controlled at 64.5 C/148.1 F< +/-0.02ppm @ 64.5°CTypical: 0.05 PPB per month (measured after 6 months of continuous operation)
First Year < 2 PPB

Clock Aging

Daily* ±2.5E-11
Monthly* ±1E-10
Yearly ±1E-9
(*After 1 day & 1 month of operation respectively)
< 1 ppm per year< 1 ppm per year< 1 ppm per yearBetter than 0.02 PPB
Typical: 0.05 PPB per month (measured after 6 months
of continuous operation)
First Year < 2 PpB

Warm-Up Time

8 – 10 minutes (depends on ambient temperature)xxx8-10 minutes (depends on ambient temperature)

Inputs

1 x Word Clock Input @ 75 Ohms 3Vpp on BNC 44.1 – 384kHz
1x Word Clock up to 192kHz
1x Atomic Input
2x Word Clock Inputs up to 768kHz
1 x 10M Atomic Clock Input
1x Video Input accepting wide range of SD and HD video signals
2x S/PDIF Inputs up to 192kHz
1x AES/EBU Input up to 192kHz
2 selectable Word Clock on BNC 32kHz – 384kHz
1x Atomic Input
1x Universal video input on BNC.
1x AES/EBU on XLR. 32kHz – 192kHz @110Ω terminated
1x S/PDIF on RCA. 32kHz – 192kHz @75Ω terminated
x

Outputs

4 x Word Clock Outputs on BNC 44.1 – 768 kHz square wave signal
10 x BNC Sinusoidal, 10MHz, 75 Ohm, 1Vpp typical (unload)
2 x AES/EBU on XLR
2 x S/PDIF on RCA
4x Word Clock Outputs up to 192 kHz
2x AES/EBU Outputs up to 192 kHz
2x S/PDIF Outputs up to 192 kHz
10x Word Clock Outputs up to 768kHz
4x AES/EBU Outputs up to 192kHz
2x S/PDIF Outputs up to 192kHz
Wordclock – 16 BNC, 3Vpp @ 75Ω
6x HD Video BNC @75Ω
SD 1 – BNC @75Ω fixed for NTSC video standard. Black Burst
SD 2 – BNC @75Ω fixed for PAL video standard. Black Burst
SD 3 – BNC @75Ω PAL 24/NTSC 30 selectable.Composite Sync
SD 4 – BNC @75Ω PAL 48/PAL 47.95 selectable. Composite Sync
AES/EBU – 4 XLR @ 110Ω
S/PDIF – 4 RCA @ 75Ω
8 x Atomic Clock Output on BNC Sinusoidal, 70 Ohm, 1 Vpp typical (unload)

USB I/O

USB 2.0 Full-Speed, Type B, only for controlUSB 2.0 Hi-Speed, Type B, only for control1x USB Input for control2.0 full-speedx

Frequency & Accuracy

10 MHz, better than ±5E-11 @25C (±0.05 PPB)xxx10 MHz, better than 0.03 PPB

Sample Rates

32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 (kHz)32, 44.1, 48, 88.2, 96, 176.4, 192 (kHz)

Power Supply

AC Universal Input ~100-240V, 15 Watts max.DC Universal Input 12 – 18V, 6 Watts max.AC Universal Input ~95-245V, 20 Watts max.AC Universal Input ~90-250V, 15 Watts max.AC & DC Dual Redundant ~100-240V; 12V, 40 Watts during start up / 17 Watts after warm up
